พิชิตจุดปวดสายตา: โซลูชั่นสำหรับการเปลี่ยนสีร้อน-เย็นในโมดูลจอแสดงผล LCM/INCELL

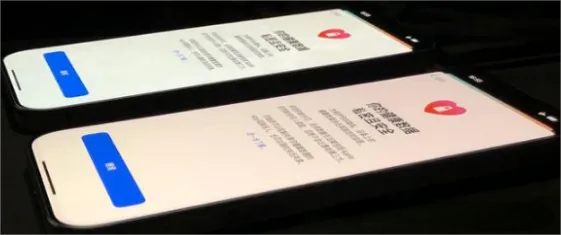

ในขณะที่คุณปัดหน้าจอของสมาร์ทโฟนเรือธงรุ่นล่าสุด คุณเคยสังเกตเห็นความแตกต่างของโทนสีเล็กน้อยทั้งสองด้านหรือไม่—อันหนึ่งเอนสีเหลืองอบอุ่น และอีกอันเป็นสีน้ำเงินเย็น การเปลี่ยนสีโทนร้อน-เย็นที่น่ารำคาญนี้แสดงถึงความท้าทายหลักสำหรับโมดูลจอแสดงผลระดับไฮเอนด์ โดยเฉพาะอย่างยิ่งใน LCM (โมดูลคริสตัลเหลว) และเทคโนโลยี INCELL (In-Cell Touch) ขั้นสูง ซึ่งความสม่ำเสมอของสีส่งผลโดยตรงต่อประสบการณ์ผู้ใช้และชื่อเสียงของแบรนด์ บทความนี้วิเคราะห์สาเหตุและกลยุทธ์การควบคุมอุตสาหกรรมชั้นนำอย่างลึกซึ้ง

I. ผู้ร้ายเบื้องหลังการเปลี่ยนสี: เกมที่แปรผันได้ในโครงสร้างที่แม่นยำ

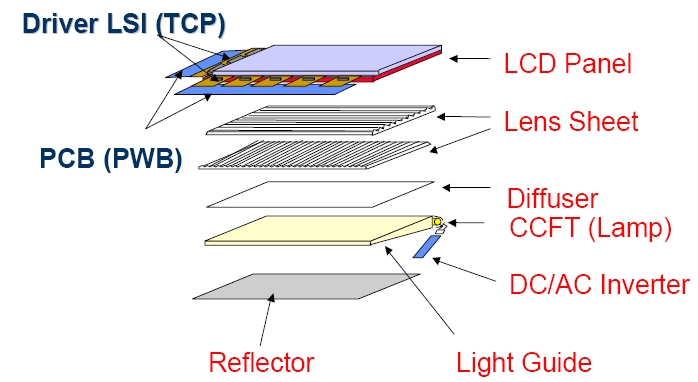

โมดูล LCM/INCELL ได้รับการจัดเรียงอย่างประณีตจากกระจก TFT, ฟิลเตอร์สี (CF), โพลาไรเซอร์ด้านบน/ล่าง, ชั้นคริสตัลเหลว และระบบแบ็คไลท์ การเปลี่ยนสีเกิดขึ้นจากความผันผวนเพียงเล็กน้อยในพื้นที่สำคัญสามส่วน:

1. ความไม่ต่อเนื่องทางสเปกตรัมของไฟ LED แบ็คไลท์

ในฐานะ "กลไกแหล่งกำเนิดแสง" ความแปรผันเป็นชุดในชิป LED อาจทำให้เกิดความผันผวนของอุณหภูมิสีหลายพันเคลวิน (เช่น ±0.02 ส่วนเบี่ยงเบนพิกัดสีซึ่งสอดคล้องกับช่วง 4500K–10,000K) ทำให้เกิดการแบ่งแสงแบบอุ่นและเย็นบนหน้าจอโดยตรง

2. ความแปรผันของคุณสมบัติทางแสงในโพลาไรเซอร์

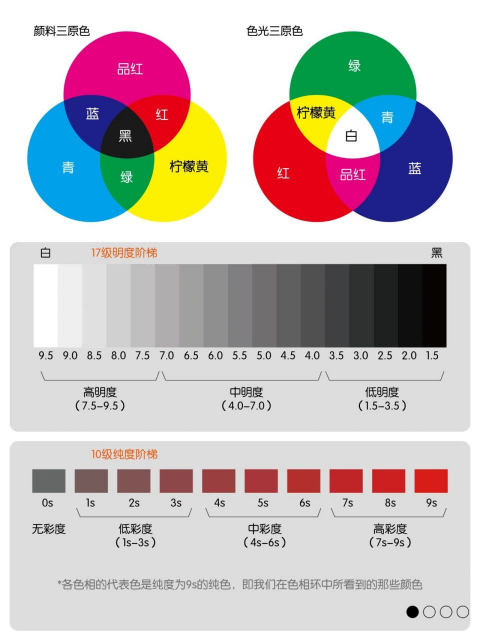

เมื่อการส่งผ่านแสงเบี่ยงเบนไปมากกว่า 5% สมดุลพลังงานของ RGB (แสง RGB) จะหยุดชะงัก ทำให้เกิดการเปลี่ยนสี

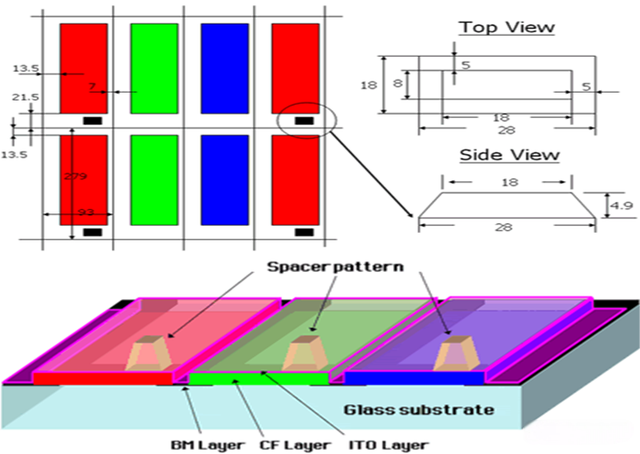

3. ความแตกต่างของระดับนาโนในความหนาของฟิล์มต้านทานสีชั้น CF (ปัจจัยหลัก)

ความทนทานต่อการเคลือบที่ ±0.05μm สามารถเปลี่ยนพิกัดสีได้ ±0.03 ซึ่งเทียบเท่ากับความแตกต่างของอุณหภูมิสีมากกว่า 1,000K! ปรากฏการณ์ "หยินหยาง" ซึ่งด้านซ้ายปรากฏเป็นสีเหลืองและสีน้ำเงินด้านขวา สาเหตุส่วนใหญ่เกิดจากสิ่งนี้

ครั้งที่สอง การทำงานร่วมกันแบบเต็มรูปแบบ: แนวทางที่เป็นระบบในการกำจัดการเปลี่ยนสีที่แหล่งกำเนิด

ผู้ผลิตชั้นนำมีการบีบอัดความผันผวนของพิกัดสีไปที่ ±0.01 (ความแตกต่างของอุณหภูมิสีภายใน ±900K) ผ่านการปรับแต่งกระบวนการตั้งแต่ต้นทางถึงปลายทาง:

▶ การตรวจสอบย้อนกลับของวัสดุ: ความสม่ำเสมอของการล็อคแบบแบตช์

·การจัดซื้อ LCD-Backlight ที่ประสานงานกัน:

ผู้ผลิตรายใหญ่รายหนึ่งสั่งจองแผง LCD ในชุดเดียวกันจำนวน 500,000 แผงสำหรับโปรเจ็กต์เดียว ซึ่งจับคู่กับไฟแบ็คไลท์ LED ที่คล้ายคลึงกัน ซึ่งควบคุมการเปลี่ยนแปลงพิกัดสีภายใน ±0.015

·การจัดหาโพลาไรเซอร์โดยเฉพาะ:

การผสมโพลาไรเซอร์จากซัพพลายเออร์หลายรายเคยทำให้เกิดการเบี่ยงเบนของพิกัดสีเกิน 0.02 ในชุด ส่งผลให้มีอัตราเศษเหลือ 12%

▶ การจับคู่ด้วยแสง: การซิงโครไนซ์ LED และ CF ที่แม่นยำ

·โซลูชันขอบเขตสีมาตรฐาน:

ไฟ LED ฟอสเฟอร์ซิลิเกตใช้กลยุทธ์การผสม "บล็อกสีขนาดใหญ่สองบล็อก + บล็อกสีเล็กสี่บล็อก" (เช่น โครงการ F-block ของ Jufei Optoelectronics) โดยมีการควบคุมพิกัดสีที่ ±0.01

· โซลูชั่นขอบเขตสีสูง:

ไฟ LED ฟอสเฟอร์ RG ต้องการการจับคู่อัตราส่วนข้ามบล็อก 1:4 และ 2:3; โทรศัพท์เรือธงสามารถควบคุมอุณหภูมิสีได้ ±900K ด้วยวิธีนี้

▶ นวัตกรรมกระบวนการ: การควบคุมการเคลือบ CF ระดับนาโน

เลเซอร์อินเทอร์เฟอโรมิเตอร์ถูกนำมาใช้เพื่อตรวจสอบความหนาของฟิล์มแบบเรียลไทม์ ซึ่งช่วยลดความทนทานต่อสีจาก ±0.05μm ถึง ±0.03μm ซึ่งช่วยเพิ่มผลผลิตจาก 82% เป็น 95% และเพิ่มความสม่ำเสมอของพิกัดสีขึ้น 40%

ที่สาม การตรวจสอบความถูกต้องของเทอร์มินัล: ขั้นตอนสุดท้ายจากห้องปฏิบัติการสู่ประสบการณ์ผู้ใช้

การควบคุมการผลิตจำนวนมากจำเป็นต้องมีการทดสอบสถานการณ์ที่เข้มงวด:

· การทดสอบตัวอย่างมุมที่รุนแรง:

 แยกตัวอย่าง 100 ตัวอย่างที่มีค่าพิกัดสีสูงสุด (สูงสุด/นาที X/Y) เพื่อการประเมินเชิงอัตนัยโดยลูกค้า โครงการแท็บเล็ตที่มีอุณหภูมิสีต่างกัน 1,500K ได้รับการยอมรับจากผู้ใช้เพียง 37% ส่งผลให้ต้องปรับเทียบสายการผลิตใหม่

· 3 การชดเชยแกมมาไดนามิก:

การปรับเทียบอุณหภูมิสีระดับซอฟต์แวร์ผ่านการปรับอัตราขยาย R/G/B การปรับค่าแกมมาจาก 2.2 เป็น 2.6 สามารถลดอุณหภูมิสีของหน้าจอจาก 6500K เป็น 5500K และทำให้โทนสีเย็นเป็นกลางได้อย่างมีประสิทธิภาพ

การพิชิตการเปลี่ยนแปลงสีโทนอุ่น-เย็นไม่ใช่ความก้าวหน้าเพียงจุดเดียว แต่เป็นการทำงานร่วมกันอย่างลึกซึ้งระหว่างผู้ผลิต LCM ซัพพลายเออร์แบ็คไลท์ และแบรนด์เทอร์มินัล อุตสาหกรรมได้รับความแม่นยำของพิกัดสี ±0.01 แต่การรับรู้ของผู้ใช้กลับพัฒนาไปที่ขนาด 0.005 ตั้งแต่ควอนตัมดอทฟอสเฟอร์ไปจนถึงเทคโนโลยีเพอร์รอฟสไกต์ นวัตกรรมวัสดุแห่งอนาคตจะยังคงผลักดันความแม่นยำของสีในโมดูลจอแสดงผลไปสู่ขอบเขตใหม่ เนื่องจากความสม่ำเสมอสูงสุดของหน้าจอทุกนิ้วถือเป็นความมุ่งมั่นอย่างแท้จริงต่อประสบการณ์การมองเห็น
