ข้อมูลจำเพาะการออกแบบเค้าโครงสายเคเบิล FPC: ป้องกันการแตกหัก การสัมผัสเป็นระยะ และรับประกันการส่งผ่านจอแสดงผล HD ที่เสถียร

ในยุคของอุปกรณ์อัจฉริยะที่แสวงหาประสบการณ์การรับชมขั้นสูงสุด คุณภาพการแสดงผลที่มีความคมชัดสูงถือเป็นสิ่งสำคัญ อย่างไรก็ตาม ข้อมูลบ่งชี้ว่าส่วนสำคัญของความล้มเหลวในการแสดงผลมีสาเหตุมาจากปัญหาการส่งสัญญาณ เนื่องจากข้อมูลเป็น "เส้นชีวิต" การออกแบบเลย์เอาต์ที่สมเหตุสมผลของสายเคเบิล FPC จึงกำหนดความน่าเชื่อถือของผลิตภัณฑ์และประสบการณ์ผู้ใช้โดยตรง เพื่อหลีกเลี่ยงข้อผิดพลาดทั่วไป ให้ปฏิบัติตามข้อกำหนดการออกแบบหลักต่อไปนี้และข้อควรพิจารณาที่สำคัญ:

ข้อมูลจำเพาะการออกแบบหลัก: หลักการสำคัญเพื่อเพิ่มความน่าเชื่อถือของสายเคเบิล

การดัดอย่างแม่นยำเพื่อป้องกันการแตกหักของสายเคเบิล：

รัศมีการโค้งงอขั้นต่ำ: ต้องมีความยาว ≥5 มม. ในระหว่างการดัดงอสายเคเบิล รัศมีที่เล็กลงจะทำให้เกิดความเครียดมากเกินไปกับตัวนำภายใน ส่งผลให้มีความเสี่ยงต่อการแตกหักเพิ่มขึ้นอย่างมาก

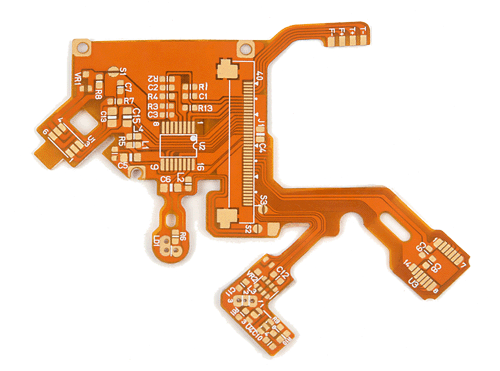

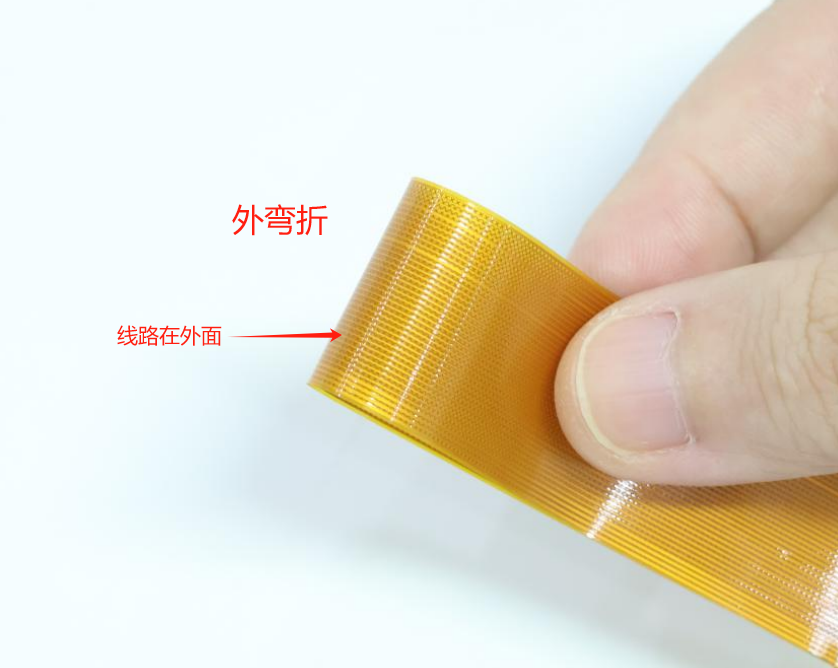

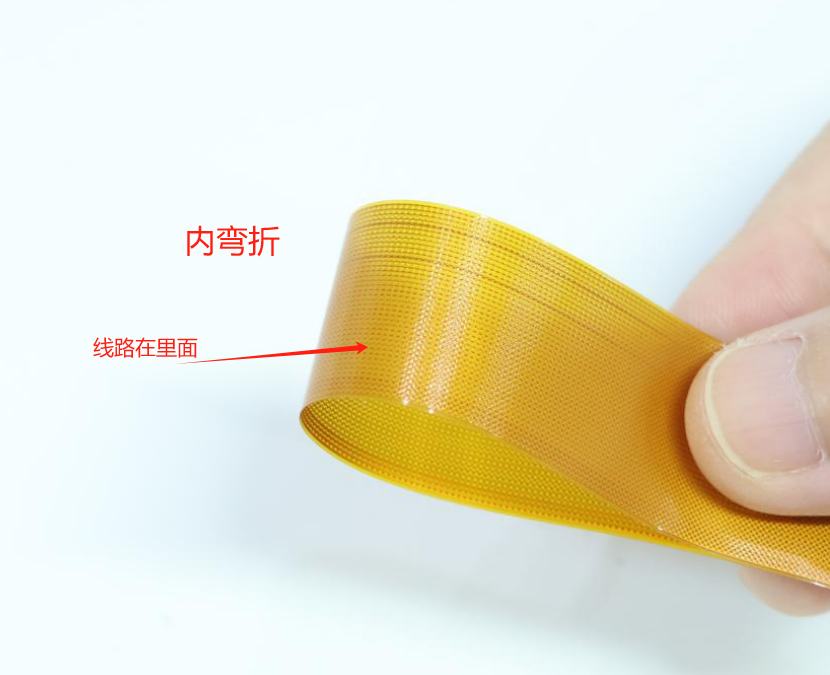

ทิศทางการโค้งที่ต้องการ: จัดลำดับความสำคัญของการโค้งด้านในมากกว่าโค้งด้านนอก ด้านนอกทำให้ตัวนำวัตถุโค้งงอตามแรงดึง ช่วยลดอายุการใช้งานของสายเคเบิล

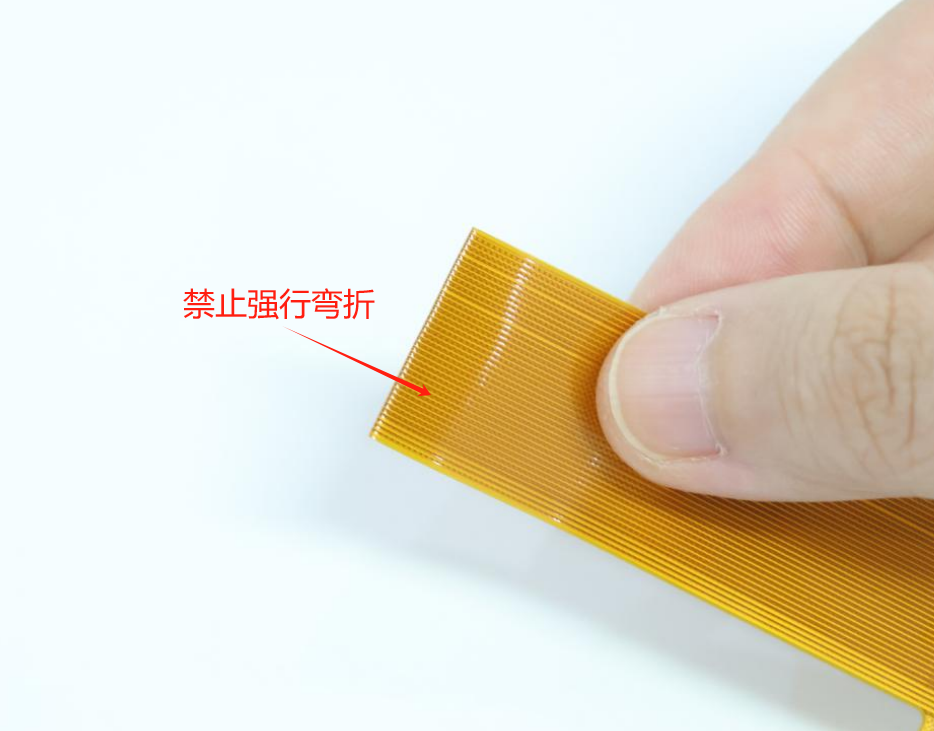

หลีกเลี่ยงการงอซ้ำๆ: จำกัดการโค้งงอหลายครั้งในตำแหน่งเดียวกันอย่างเคร่งครัด มุ่งเป้าไปที่การดัดงอเพียงครั้งเดียวและแม่นยำ

หมายเหตุการออกแบบ: ความเสียหายจากการโค้งงอด้วยกล้องจุลทรรศน์มักเป็นสาเหตุที่ซ่อนอยู่ของความล้มเหลวของแบตช์

การแก้ไขอย่างปลอดภัยเพื่อขจัดสัญญาณรบกวนจากการสั่นสะเทือน:

การสั่นสะเทือนในการทำงานเป็นอุปสรรคสำคัญต่อความน่าเชื่อถือของสายเคเบิล ส่งผลให้ขั้วต่อสัมผัสไม่ต่อเนื่องและสัญญาณไม่เสถียร

วิธีแก้ไขที่มีประสิทธิภาพ: ใช้เทปกาวไวต่อแรงกดที่มีความน่าเชื่อถือสูงเพื่อยึดเส้นทางสายเคเบิลหลายจุดอย่างแน่นหนา นี่เป็นมาตรการที่คุ้มค่าอย่างมากในการป้องกันความล้มเหลวที่เกี่ยวข้องกับการสั่นสะเทือน

ความยาวที่ปรับให้เหมาะสมเพื่อความสมบูรณ์ของสัญญาณความเร็วสูง:

ด้วยการเพิ่มจำนวนจอแสดงผลความละเอียดสูง 4K/8K ปริมาณการส่งข้อมูล FPC พุ่งสูงขึ้น ทำให้ความยาวของสายเคเบิลมีความสำคัญอย่างยิ่งต่อคุณภาพของสัญญาณ

มาตรฐานที่แนะนำ: สายส่งข้อมูลจอแสดงผลต้องมีขนาด ≤10 ซม. ระยะทางสั้นๆ ช่วยให้มั่นใจได้ถึงการส่งข้อมูลด้วยความเร็วสูงและสูญเสียน้อย

โปรโตคอลความยาวขยาย: หากข้อจำกัดทางโครงสร้างจำเป็นต้องใช้สายเคเบิลขนาด 20–30 ซม. จำเป็นต้องมีการตรวจสอบความถูกต้องแบบกลุ่มอย่างเข้มงวดเพื่อตรวจสอบความสมบูรณ์ของสัญญาณ ความเสถียร และการปฏิบัติตามข้อกำหนดของผลผลิต

ข้อควรพิจารณาที่สำคัญ:

 หลีกเลี่ยงความเสียหายของจอแสดงผลและข้อจำกัดด้านการทำงาน

กฎการป้องกันหน้าจอ TFT: ห้ามใช้แรงกดเชิงกลกับแผงจอแสดงผลโดยเด็ดขาด! แรงหรือความเครียดจากภายนอกทำให้เกิดข้อบกพร่อง "Mura" (การขุ่นมัว) ที่ไม่อาจรักษาให้หายได้

ข้อ จำกัด ในการหมุนจอแสดงผล:

ความละเอียด ≤320x480:

โดยทั่วไปแล้วจะรวม RAM แบบเต็ม ซึ่งโดยทั่วไปจะรองรับการหมุนภาพ 90° (ทำให้มีรูปแบบที่ยืดหยุ่นและเพิ่มประสิทธิภาพด้านพลังงาน)

ความละเอียด >320x480:

 เนื่องจากไม่มีหรือจำกัด RAM ภายใน โดยทั่วไปจึงไม่รองรับการหมุน 90° การสนับสนุนเฉพาะรุ่นจะต้องได้รับการยืนยันจาก FAE ของเรา!

ฟังก์ชั่นการสะท้อนภาพ: จอแสดงผลส่วนใหญ่รองรับการสะท้อนภาพแนวตั้ง/แนวนอนผ่านคำสั่งฮาร์ดแวร์ (จัมเปอร์) หรือซอฟต์แวร์ วิธีการนำไปใช้และความเข้ากันได้ของโมเดลจะต้องได้รับการยืนยันจาก FAE ของเรา!
