การออกแบบอินเทอร์เฟซ RGB: ประตูสู่การแสดงผลประสิทธิภาพสูงในหน้าจอ LCD แบบกำหนดเอง

  ในเทคโนโลยีการแสดงผลสมัยใหม่ อินเทอร์เฟซ RGB ถือเป็นโซลูชันกระแสหลักสำหรับการขับเคลื่อนหน้าจอ LCD โดยเฉพาะจอแสดงผลประสิทธิภาพสูง เช่น TFT เนื่องจากความสามารถในการส่งข้อมูลภาพสีเต็มรูปแบบด้วยความเร็วสูง ในฐานะผู้ผลิตจอแสดงผล LCD แบบกำหนดเองที่มีประสบการณ์ CNK Electronics (CNK) เข้าใจดีว่าการออกแบบอินเทอร์เฟซ RGB ที่สำคัญส่งผลต่อคุณภาพการแสดงผลอย่างไร แกนหลักอยู่ที่การจับคู่ขั้วสัญญาณการซิงโครไนซ์ที่แม่นยำและการกำหนดค่าพารามิเตอร์ไทม์มิ่ง ซึ่งเป็นรากฐานทางเทคนิคที่สำคัญสำหรับภาพที่เสถียร ราบรื่น และสีสันสมจริง

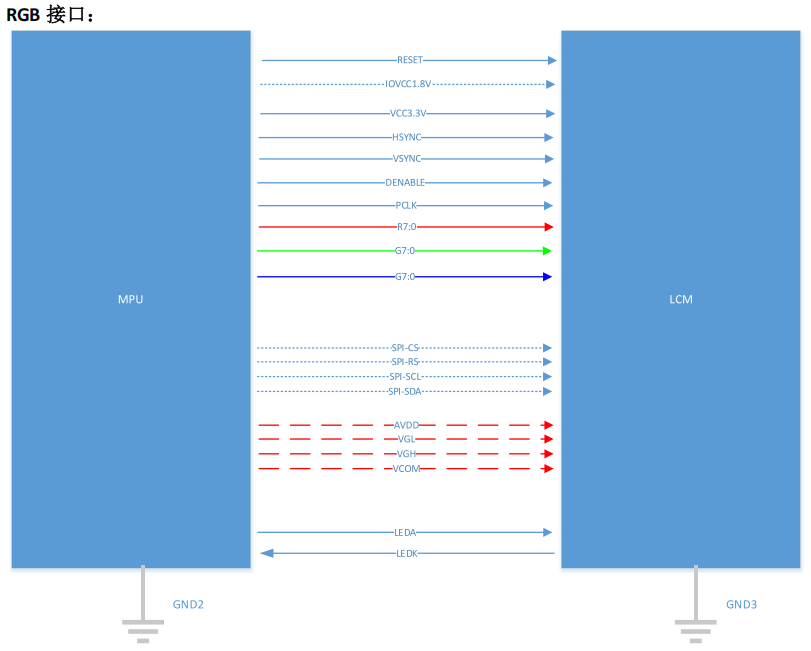

การทำงานแบบ Dual-Mode, ความเข้ากันได้ที่ยืดหยุ่น อินเทอร์เฟซ RGB นำเสนอโหมดการทำงานที่มีประสิทธิภาพสองโหมดเป็นหลัก:

โหมด DEN (ลำดับความสำคัญในการเปิดใช้งานข้อมูล): ที่นี่ สัญญาณ ENABLE เป็นกุญแจสำคัญในการควบคุมหน้าต่างข้อมูลที่ถูกต้อง เฟสของสัญญาณนาฬิกา PCLK (การส่งผ่านขอบที่เพิ่มขึ้น/การล็อคขอบตก) จะต้องซิงโครไนซ์กับโมดูล LCD อย่างเคร่งครัด มิฉะนั้นอาจเกิดความเสียหายกับหน้าจอได้ การส่งข้อมูลแบบขนานผ่านเส้น 8 บิตสีแดง (R7~R0), สีเขียว (G7~G0) และสีน้ำเงิน (B7~B0) ให้สี 16.77 ล้านสี HSYNC และ VSYNC สามารถทำให้ง่ายขึ้นได้ในโหมดนี้

โหมด SYNC (ลำดับความสำคัญของสัญญาณการซิงโครไนซ์): โหมดนี้อาศัยสัญญาณ HSYNC (ซิงค์แนวนอน) และ VSYNC (ซิงค์แนวตั้ง) ที่แม่นยำเพื่อกำหนดพื้นที่แสดงผลที่ใช้งานอยู่ สถานะการทำงาน (โดยทั่วไปจะมีประสิทธิภาพสูง) จะต้องสอดคล้องกับแพลตฟอร์มการขับขี่ มิฉะนั้นอาจส่งผลให้หน้าจอไม่ตรงแนวหรือแม้แต่หน้าจอว่างเปล่า การซิงโครไนซ์เฟส PCLK ยังคงมีความสำคัญ โดยมีการส่งข้อมูล R/G/B เหมือนกันกับโหมด DEN

สิ่งจำเป็นสำหรับการออกแบบ: ความสำเร็จอยู่ที่รายละเอียด จุดสำคัญสองจุดที่ต้องอาศัยความระมัดระวังในการออกแบบอินเทอร์เฟซ RGB:

1.การยืนยันลำดับบรรทัดข้อมูล: เมื่ออินเทอร์เฟซของหน้าจอใช้ป้ายกำกับทั่วไป เช่น DB0-DB24 จำเป็นต้องยืนยันการจัดเรียงสัญญาณ RGB ที่แน่นอนภายในบัสกับซัพพลายเออร์โมดูล LCD การสั่งซื้อที่ไม่ถูกต้องจะทำให้สีผิดเพี้ยนอย่างรุนแรง

2. ขอบเขตการทำงานที่ชัดเจน: อินเทอร์เฟซ RGB บริสุทธิ์คือ "ช่องข้อมูลการแสดงผลทางเดียว" ความเร็วสูงที่ไม่สามารถส่งคำสั่งเริ่มต้นหรือสถานะการอ่านได้ ดังนั้นในโครงการ LCD แบบกำหนดเอง จึงมักจะทำงานร่วมกับอินเทอร์เฟซการควบคุม เช่น SPI ซึ่งจัดการการเริ่มต้นและการจัดการหน้าจอ

  ในฐานะผู้ผลิตจอแสดงผล LCD แบบกำหนดเองระดับมืออาชีพ เราตระหนักดีว่าการเปลี่ยนแปลงของจังหวะเวลาที่ละเอียดอ่อนและการจับคู่ขั้วสัญญาณที่แม่นยำจะกำหนดความเสถียรของหน้าจอ LCD ได้อย่างไร ร่วมมือกับ CNK เพื่อการสนับสนุนด้านเทคนิคแบบครบวงจร ตั้งแต่การวิเคราะห์ข้อกำหนดอินเทอร์เฟซและคำแนะนำการออกแบบ ไปจนถึงการพัฒนา LCD แบบกำหนดเอง เพื่อให้มั่นใจว่าโซลูชันการแสดงผลของคุณจะเปล่งประกายอย่างแม่นยำในโลกของภาพสีเต็มรูปแบบความเร็วสูง
