ตัวเชื่อมต่ออีลาสโตเมอร์นำไฟฟ้า LCM: "สะพานแบบยืดหยุ่น" สำหรับการเชื่อมต่อทางอิเล็กทรอนิกส์ที่มีความแม่นยำ

ระหว่างโมดูลจอแสดงผลคริสตัลเหลว (LCM) และแผงวงจรพิมพ์ (PCB) มี "ทางหลวงข้อมูล" ที่มองไม่เห็นแต่มีความสำคัญ นั่นคือตัวเชื่อมต่อ LCM Conductive Elastomer หรือที่รู้จักกันทั่วไปในชื่อ "แถบม้าลาย" ด้วยโครงสร้างที่เป็นเอกลักษณ์และประสิทธิภาพที่โดดเด่น จึงทำหน้าที่เป็นรากฐานที่สำคัญสำหรับการเชื่อมต่อที่เสถียรและมีประสิทธิภาพในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

โครงสร้างที่ซับซ้อน ระบบส่งกำลังที่เสถียร

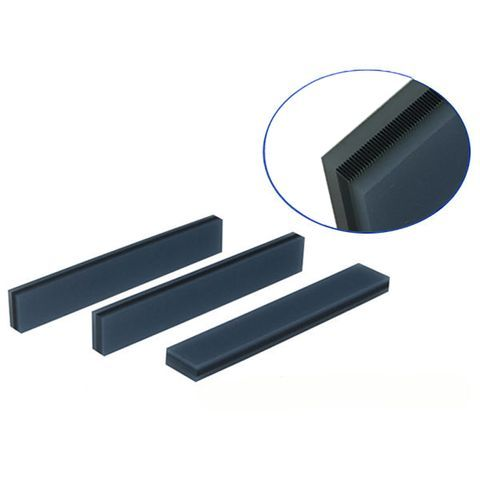

นี่ไม่ใช่แถบธรรมดา มีโครงสร้างสลับชั้นที่แม่นยำของยางซิลิโคนนำไฟฟ้าและยางซิลิโคนฉนวน บ่มให้อยู่ในรูป สิ่งนี้จะสร้างช่องสื่อกระแสไฟฟ้าแบบขนานและเว้นระยะห่างอย่างแม่นยำจำนวนนับไม่ถ้วน (คล้ายกับลายทางม้าลาย) การออกแบบนี้ช่วยให้สามารถรองรับกระแสและการส่งผ่านสัญญาณระหว่าง LCD และ PCB ได้อย่างสมบูรณ์แบบ ในขณะที่ให้ความต้านทานการสั่นสะเทือนโดยธรรมชาติและความยืดหยุ่นในการเปลี่ยนรูปของวัสดุยาง ทำให้มั่นใจได้ถึงการเชื่อมต่อในระยะยาว มีเสถียรภาพ และเชื่อถือได้

การประกอบที่มีประสิทธิภาพ การเพิ่มประสิทธิภาพต้นทุน

เมื่อเปรียบเทียบกับตัวเชื่อมต่อแบบบัดกรีหรือแบบพิน การประกอบด้วยตัวเชื่อมต่ออีลาสโตเมอร์นำไฟฟ้านั้นคล้ายกับ "การเชื่อมต่อแบบคลิกเดียว" ซึ่งต้องการเพียงตำแหน่งที่แม่นยำและใช้แรงกดที่เหมาะสมเท่านั้น สิ่งนี้ทำให้กระบวนการผลิตง่ายขึ้นอย่างมาก เพิ่มประสิทธิภาพของระบบอัตโนมัติและการผลิต และลดต้นทุนการประกอบลงอย่างมาก ทำให้เป็นตัวเลือกที่เหมาะสำหรับการผลิตจำนวนมาก

เกณฑ์การเลือกคีย์: พารามิเตอร์กำหนดความสำเร็จ

เพื่อเพิ่มประสิทธิภาพการทำงานอย่างเต็มที่ การเลือกที่แม่นยำเป็นสิ่งสำคัญ:

แชมป์เปี้ยนวัสดุทั้งสอง:

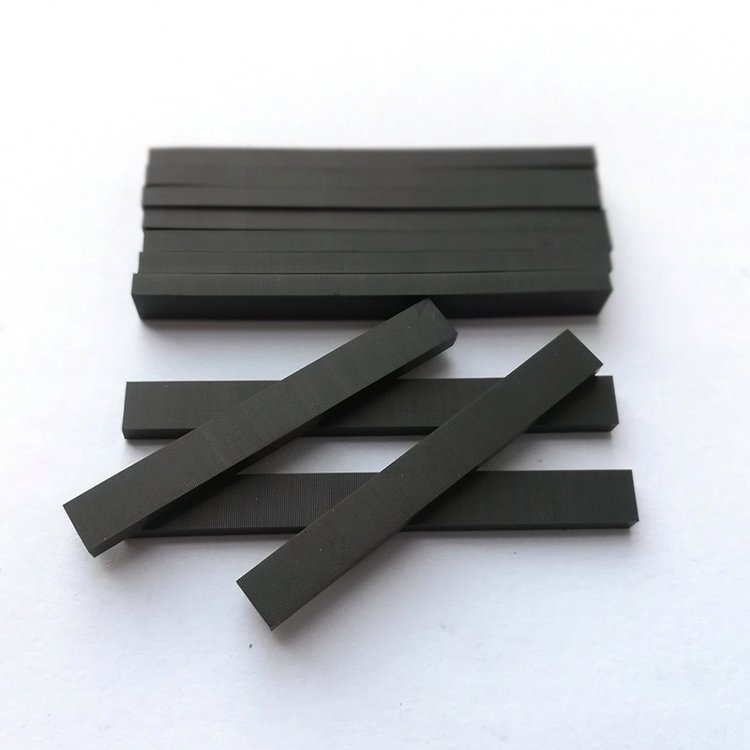

ซิลิโคนแข็ง: ทางเลือกที่ประหยัด ความยืดหยุ่นปานกลาง (ความแข็ง 35°~45°) ต้องให้ความสนใจกับมาตรการป้องกันไฟฟ้าสถิตและการป้องกันการเสียรูประหว่างการขนส่ง

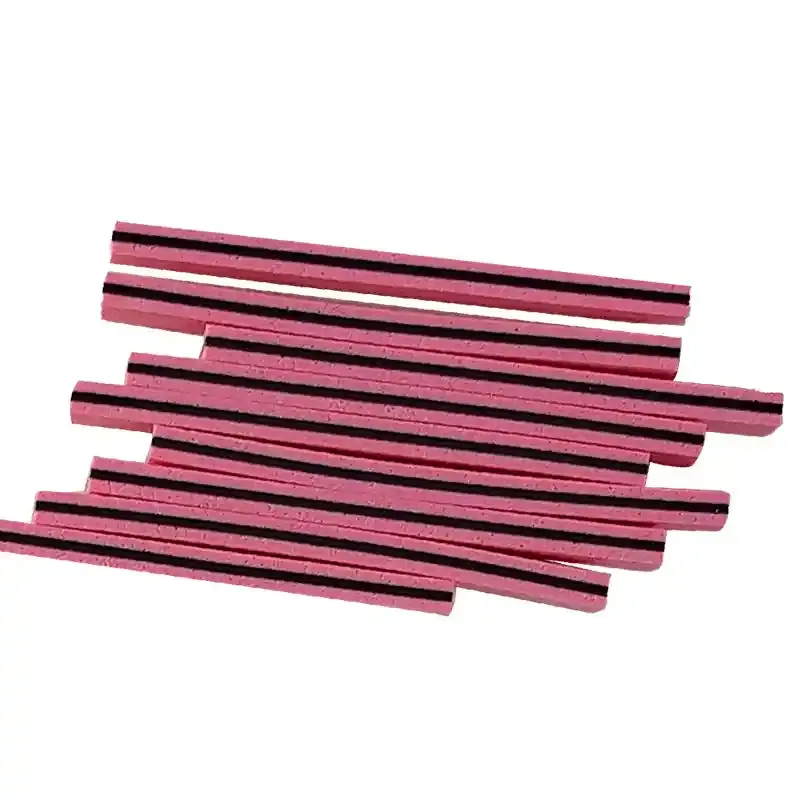

โฟมซิลิโคน (โฟมยาง): นุ่มและทนต่อการปนเปื้อน (ความแข็ง 20°~30°) ต้านทานการเสียรูปได้ดีเยี่ยม ต้องเน้นการป้องกันความชื้น (ความแข็งของชั้นคาร์บอนนำไฟฟ้าหลักสำหรับทั้งคู่คือ 65°~75°)

พารามิเตอร์มิติหลักและไฟฟ้า:

ระยะพิทช์ (0.05/0.1/0.18 มม.): กฎทอง! ตรวจสอบให้แน่ใจว่าแต่ละแผ่น PCB มีชั้นสื่อกระแสไฟฟ้าอย่างน้อย 3 ชั้น (แนะนำ 4-5 ชั้นสำหรับระยะพิทช์ 0.05 มม.) นี่คือรากฐานของความสมบูรณ์ของสัญญาณ

ความกว้างของชั้นสื่อกระแสไฟฟ้า (0.4~1.0 มม.): ส่งผลต่อการออกแบบความแข็งและความสูงของตัวเชื่อมต่อโดยรวม กฎทั่วไป: ความกว้างของตัวเชื่อมต่อ ≤2.0 มม. จับคู่กับชั้นสื่อกระแสไฟฟ้า 0.6 มม. ≥2.0มม. คู่กับ 0.8 มม.

มุมเอียง (การเอียงของชั้นสื่อกระแสไฟฟ้า): โดยทั่วไปจะควบคุมที่ ≤2°

ความสูง (วิกฤต!): สูตรการคำนวณ: ความสูงของตัวเชื่อมต่อ = h × (1 + อัตราการบีบอัด) h คือช่องว่างทางทฤษฎีระหว่างขั้นตอนด้านล่างของ LCD และพื้นผิวด้านบนของ PCB หลังการประกอบ (h = ความสูงของพื้นผิว PCB - ความหนาของกรอบโลหะ - ความสูงของริบ - ความหนาของ ITO ของ LCD)

อัตราการบีบอัด (Lifeline!): รักษาอย่างเคร่งครัด 10%~15%! ต่ำกว่า 10% เสี่ยงต่อการสัมผัสที่ไม่ดีและความต้านทานที่ไม่เสถียร หากเกิน 15% อาจทำให้ขั้วต่อเสียหายหรือทำให้ PCB บิดงอได้ ส่งผลให้การประกอบล้มเหลวหรือเสียหาย

ประสิทธิภาพทางไฟฟ้า: ความต้านทานของชั้นฉนวนต้องต่ำมาก (เช่น ประเภท YET ≤1.1 Ω·cm) และความต้านทานของชั้นฉนวนสูงมาก (≥10^12 Ω·cm) ทำให้มั่นใจได้ถึงการนำที่มีประสิทธิภาพและการแยกส่วนที่สมบูรณ์แบบ

การใช้งานที่หลากหลาย การแสดงตนที่แพร่หลาย

ตั้งแต่เครื่องคิดเลขพกพา มิเตอร์อัจฉริยะ และหน้าจอมอนิเตอร์ทางการแพทย์ ไปจนถึงจอแสดงผลในรถยนต์ อินเทอร์เฟซการควบคุมทางอุตสาหกรรม และอุปกรณ์สื่อสาร ขั้วต่ออีลาสโตเมอร์นำไฟฟ้าของ LCM ที่มีขนาดกะทัดรัด ความน่าเชื่อถือสูง และประกอบง่าย ทำหน้าที่เป็น "ฮีโร่ผู้ไม่มีใครร้อง" ที่ช่วยส่องสว่างจอแสดงผลในอุปกรณ์อิเล็กทรอนิกส์จำนวนนับไม่ถ้วน

บทสรุป

แถบม้าลายขนาดเล็กมีการเชื่อมต่อที่สำคัญ การทำความเข้าใจคุณสมบัติของวัสดุอย่างลึกซึ้งและการควบคุมพารามิเตอร์หลักอย่างแม่นยำ (โดยเฉพาะกฎการครอบคลุมของพิทช์ ช่วงอัตราส่วนการบีบอัด และการคำนวณความสูง) เป็นสิ่งสำคัญในการรับรองประสิทธิภาพการแสดงผลที่เสถียรและการทำงานของอุปกรณ์อิเล็กทรอนิกส์ในระยะยาว เลือกโซลูชันตัวเชื่อมต่ออีลาสโตเมอร์นำไฟฟ้าระดับมืออาชีพและเชื่อถือได้เพื่อรวมความเสถียรเข้ากับการเชื่อมต่อทางอิเล็กทรอนิกส์ที่มีความแม่นยำของคุณ!
