การตั้งค่า PORCH หลักเพื่อปลดล็อกประสิทธิภาพและความเสถียรของ LCD - ข้อควรพิจารณาที่สำคัญสำหรับการออกแบบฮาร์ดแวร์

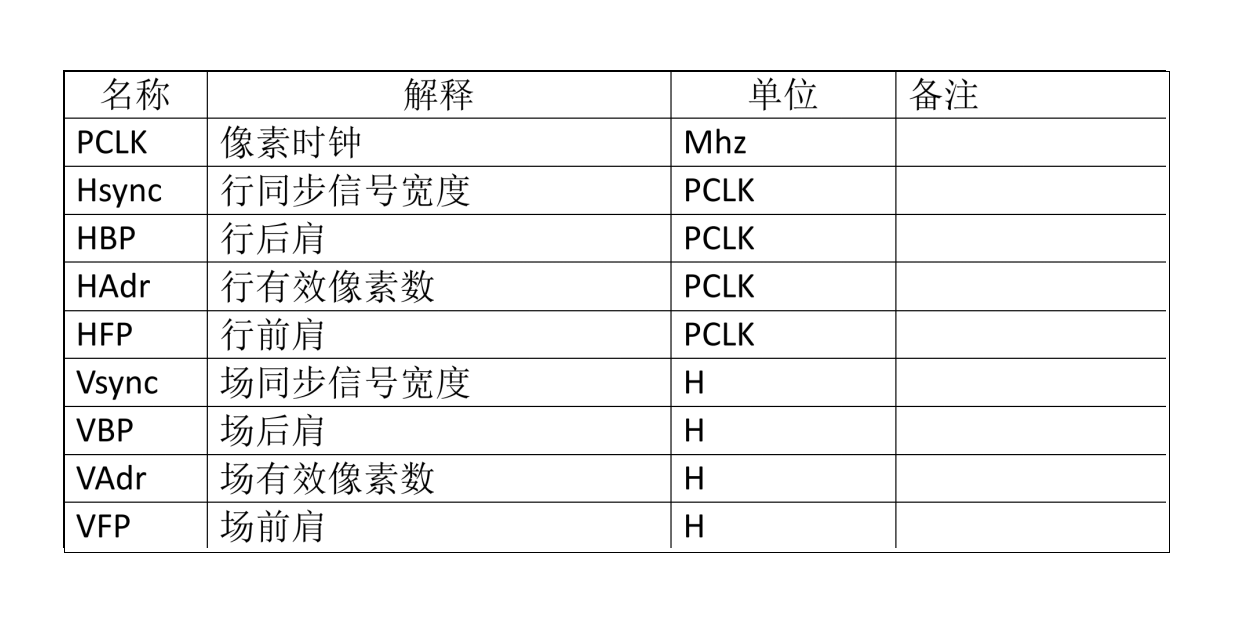

ในการออกแบบฮาร์ดแวร์ของหน้าจอ LCD และโมดูล LCD ที่เกี่ยวข้อง การกำหนดค่าพารามิเตอร์เวลาที่แม่นยำเป็นพื้นฐานในการบรรลุประสิทธิภาพการแสดงผลที่ดีที่สุดและความเสถียรของระบบ ในบรรดาสิ่งเหล่านี้ การตั้งค่า PORCH (ช่วงเวลาว่าง) มีความสำคัญอย่างยิ่ง โดยจะกำหนดขอบเขตที่แน่นอนของนาฬิกาพิกเซล (PCLK) สัญญาณซิงค์แนวนอน/แนวตั้ง (Hsync/Vsync) ระเบียงด้านหน้า/ด้านหลัง (HBP/HFP, VBP/VFP) และพื้นที่พิกเซลที่ใช้งาน (HAdr/VAdr) ในฐานะผู้ผลิตจอแสดงผล LCD ระดับมืออาชีพ CNK Electronics (CNK) เน้นย้ำถึงความสำคัญของการชี้แจงข้อกำหนดพารามิเตอร์เหล่านี้ในระหว่างขั้นตอนการเลือกเริ่มต้น ช่วยให้มั่นใจได้ถึงความเข้ากันได้ระหว่างไดรเวอร์ IC และไทม์มิ่งของพื้นผิวแก้ว เพื่อหลีกเลี่ยงการแก้ไขการออกแบบที่มีค่าใช้จ่ายสูงในภายหลัง

พารามิเตอร์ PORCH อยู่ไกลจากตัวเลขที่กำหนดเอง โดยจะกำหนดประสิทธิภาพการแสดงผลหลักโดยตรง ความถี่ PCLK ซึ่งคำนวณเป็น PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × อัตราเฟรม สะท้อนถึงความต้องการแบนด์วิธของระบบโดยตรง อัตราการรีเฟรช (โดยทั่วไปเริ่มต้นที่ 60Hz โดยจอแสดงผลที่มีอัตราการรีเฟรชสูงถึง 144Hz) ถูกจำกัดโดยความสามารถในการชาร์จ/คายประจุของกระจกและ IC อัตราการรีเฟรชที่ต่ำเกินไปจะทำให้หน้าจอสั่นไหว ส่งผลให้ความสบายในการมองเห็นลดลง ดังนั้น การออกแบบฮาร์ดแวร์จึงต้องสำรองไทม์มิ่งที่เพียงพอ (โดยเฉพาะ HFP/VFP) เพื่อให้แน่ใจว่าการส่งสัญญาณมีความเสถียร แม้ในแอปพลิเคชัน LCD ที่ปรับแต่งความละเอียดสูงหรือรีเฟรชสูง

  ประเภทอินเทอร์เฟซส่งผลโดยตรงต่อการตรวจสอบความถูกต้องของอัตราการรีเฟรชและกลยุทธ์การแก้ไขจุดบกพร่อง สำหรับอินเทอร์เฟซ RGB วิศวกรสามารถวัดระยะเวลาสัญญาณ Vsync ได้โดยตรงเพื่อคำนวณอัตราการรีเฟรชจริง สำหรับโมดูล LCD กระแสหลักที่มีอินเทอร์เฟซ MIPI จะต้องส่งคำสั่งเฉพาะ (เช่น PAGE 0 R35H=0X00) ตามด้วยการวัดผ่านพิน TE การออกแบบฮาร์ดแวร์ควรสงวนจุดทดสอบที่สำคัญ (เช่น Vsync, TE) และรับรองการกำหนดเส้นทางสัญญาณคุณภาพสูงเพื่อป้องกันสัญญาณรบกวนที่อาจทำให้เกิดข้อผิดพลาดในการวัดหรือความผิดปกติในการแสดงผล (เช่น การฉีกขาด การกะพริบ)

  การรวมหน้าจอ LCD ที่ประสบความสำเร็จต้องอาศัยความร่วมมืออย่างลึกซึ้งกับผู้ผลิตจอแสดงผล LCD ที่มีประสบการณ์ โดยเฉพาะอย่างยิ่งสำหรับการปรับแต่งโครงการ LCD หรือการใช้งานโมดูล LCD ที่ซับซ้อน CNK Electronics (CNK) ให้คำแนะนำ: แบ่งปันพารามิเตอร์ PORCH เป้าหมายและโซลูชันไดรเวอร์ตั้งแต่เนิ่นๆ โดยรับโปรไฟล์กำหนดเวลากระจกและคำแนะนำในการกำหนดค่าของผู้ผลิต ซึ่งจะช่วยป้องกันความขัดแย้งของสัญญาณ ไฟฟ้าผิดปกติ หรือปัญหา EMC ทีมเทคนิคของ CNK ให้การสนับสนุนแบบครบวงจร ตั้งแต่การเพิ่มประสิทธิภาพ PORCH และการจับคู่อินเทอร์เฟซ ไปจนถึงการวิเคราะห์ความสมบูรณ์ของสัญญาณ เพื่อให้มั่นใจว่าการออกแบบฮาร์ดแวร์ของคุณจะประสบความสำเร็จในการทดลองครั้งแรก และปลดปล่อยประสิทธิภาพและความน่าเชื่อถือเต็มรูปแบบของโมดูลการแสดงผล

  CNK Electronics — การเรียนรู้พารามิเตอร์การจับเวลา เสริมพลังนวัตกรรมด้านการมองเห็นของคุณด้วยเทคโนโลยีการแสดงผลระดับมืออาชีพ
