เผยโฉมกระบวนการ Core AMOLED: เทคโนโลยีการแสดงผลที่ล้ำสมัยกำหนดอนาคตได้อย่างไร

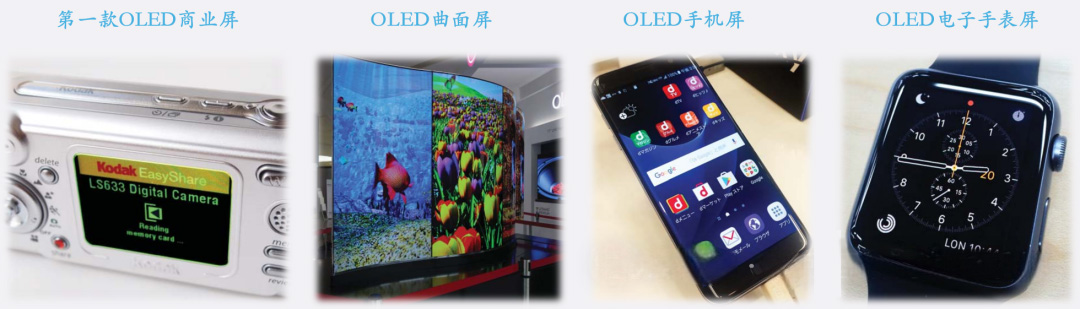

 ในตลาดเครื่องใช้ไฟฟ้าขนาดเล็กถึงขนาดกลาง เทคโนโลยีจอแสดงผล AMOLED กลายเป็นตัวเลือกที่ต้องการสำหรับสมาร์ทโฟนระดับไฮเอนด์ อุปกรณ์สวมใส่ และผลิตภัณฑ์หน้าจอโค้ง เนื่องจากมีข้อดี เช่น ความเปรียบต่างสูงและความสามารถในการโค้งงอที่ยืดหยุ่น

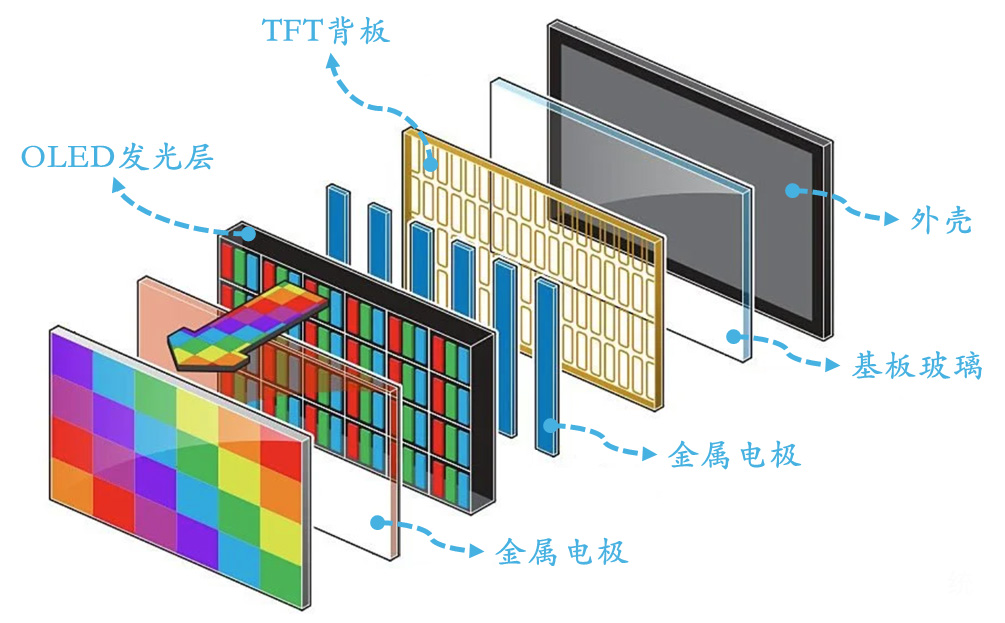

  โครงสร้างหลักประกอบด้วยชั้นเปล่งแสง OLED, แบ็คเพลน TFT, อิเล็กโทรดโลหะ, กระจกซับสเตรต และเคส

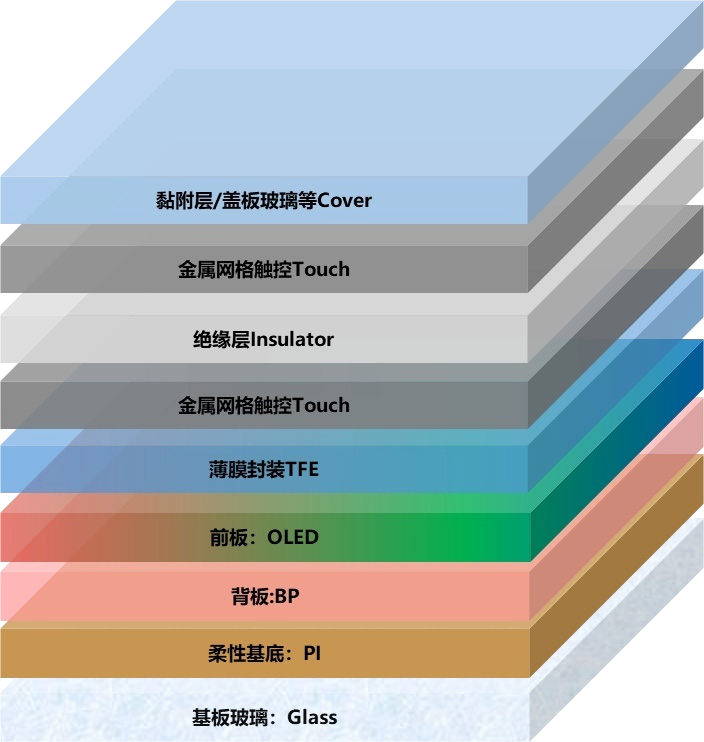

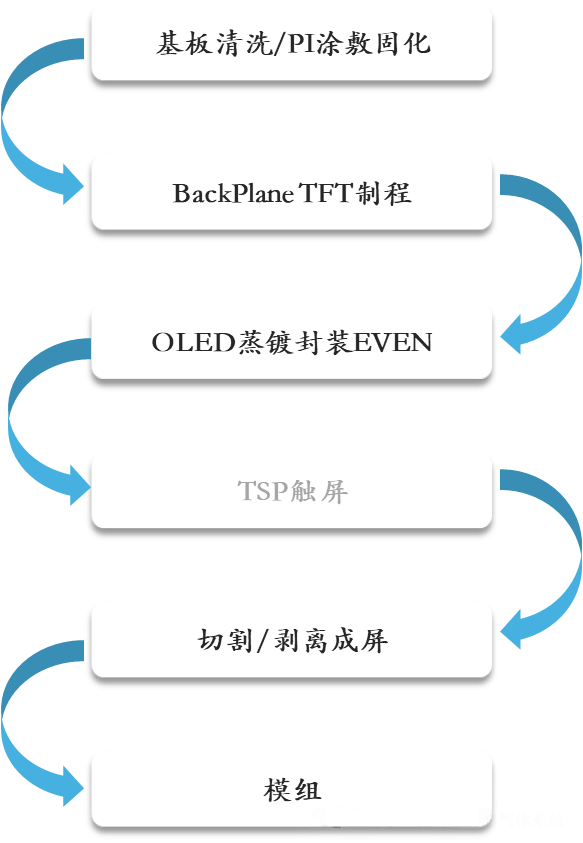

  กระบวนการผลิต AMOLED ที่ยืดหยุ่นครอบคลุมขั้นตอนสำคัญต่างๆ เช่น การทำความสะอาดพื้นผิว/การเคลือบ PI, การเตรียม TFT ของแบ็คเพลน, การระเหยและการห่อหุ้ม OLED, การรวมโมดูลสัมผัส, การยกออกด้วยเลเซอร์ และการประกอบโมดูล

  ในฐานะบริษัทที่เชี่ยวชาญด้านการวิจัย การพัฒนา และการผลิตเทคโนโลยีการแสดงผล CNK Electronics Co., Ltd.始终 ยังคงเป็นผู้นำด้านเทคโนโลยีโดยมอบโซลูชันการแสดงผลที่หลากหลายแก่ลูกค้า รวมถึงโมดูล OLED, หน้าจอ LCD และหน้าจอ LCD ที่ปรับแต่งเอง

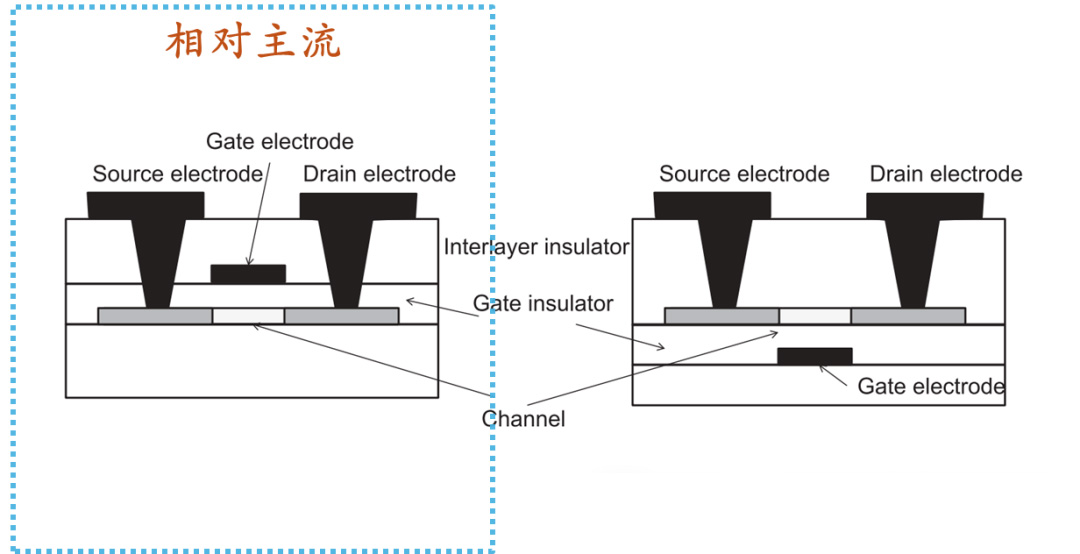

  กระบวนการผลิตหลักของ AMOLED เกี่ยวข้องกับกระบวนการหน่วยทางเทคนิคขั้นสูงหลายประการ ในกระบวนการ Backplane TFT (BP) เทคโนโลยีโพลีคริสตัลไลน์ซิลิคอน (LTPS) อุณหภูมิต่ำได้กลายเป็นกระแสหลักเนื่องจากมีการเคลื่อนที่ของอิเล็กตรอนสูง กระบวนการโครงสร้างบนสุดประกอบด้วยขั้นตอนต่างๆ เช่น การสะสมชั้นบัฟเฟอร์ การฝังไอออนแชนเนล การตกผลึกด้วยการหลอมด้วยเลเซอร์ (ELA) การสปัตเตอร์โลหะของเกต และการฝังแหล่งระบาย ก๊าซพิเศษมีบทบาทสำคัญในการสะสม การดัดแปลง และการกัดของฟิล์มบาง: ตัวอย่างเช่น กระบวนการ PECVD ใช้ SiH₄/N₂O/NH₃ ในการสะสมฟิล์มบาง a-Si/SiNx/SiOx; Atomic Layer Deposition (ALD) ใช้ TMA และ H₂O เพื่อสร้างชั้นการห่อหุ้ม Al₂O3 การกัดแบบแห้งทำให้ได้ลวดลายที่มีความแม่นยำสูงผ่านก๊าซ เช่น CF4/SF6/Cl2 โดยที่ BCl3 ถูกใช้เพื่อลดชั้นโลหะออกไซด์ และ Cl2 จะสร้างผลิตภัณฑ์การกัดแบบระเหยง่าย เพื่อให้มั่นใจว่ากระบวนการที่สะอาดและมีประสิทธิภาพ

  ในการผลิต AMOLED ที่ยืดหยุ่น การยกออกด้วยเลเซอร์ (LLO) และการห่อหุ้มฟิล์มบาง (TFE) มีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือของผลิตภัณฑ์ กระบวนการ LLO ใช้เลเซอร์ Excimer 308nm XeCl เพื่อแยกซับสเตรต PI ที่ยืดหยุ่นออกจากซับสเตรตแก้ว ในขณะที่เทคโนโลยี TFE ใช้ฟิล์มบางหลายชั้นเพื่อป้องกันความชื้นและออกซิเจน ซึ่งช่วยยืดอายุการใช้งานของอุปกรณ์

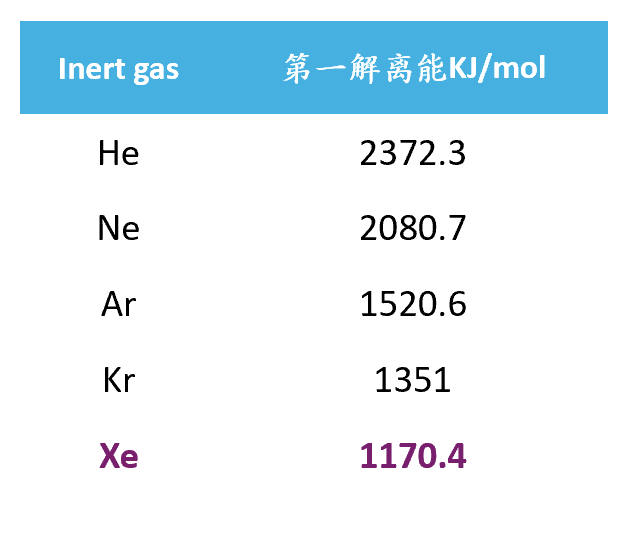

  นอกจากนี้ กระบวนการฝังไอออน (IMP) ใช้ BF3/PH3/H2 เพื่อสร้างอะตอมที่ใช้สารต้องห้าม โดยที่ Xe ทำหน้าที่เป็นก๊าซที่ทำให้เป็นกลางเพื่อป้องกันการสะสมประจุ

  ในขณะที่เทคโนโลยีการแสดงผลก้าวหน้าไปสู่ความยืดหยุ่นและความละเอียดสูง ข้อกำหนดด้านความซับซ้อนและความแม่นยำของกระบวนการผลิต AMOLED ยังคงเพิ่มขึ้นอย่างต่อเนื่อง ด้วยการผสานข้อดีของเทคโนโลยี AMOLED และ LCD เข้าด้วยกัน CNK Electronics จะเพิ่มประสิทธิภาพและความน่าเชื่อถือของโมดูลปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักร HMI อย่างต่อเนื่อง โดยมอบโซลูชันการแสดงผลที่เป็นนวัตกรรมสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การควบคุมทางอุตสาหกรรม และสาขาอื่นๆ
