LCM: เครื่องมือแสดงผลของอุปกรณ์อัจฉริยะ - การวิเคราะห์เชิงลึกของแกนหลักทางเทคนิคของโมดูล LCD

ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ หน้าจอ LCD ทำหน้าที่เป็นสื่อกลางในการนำเสนอข้อมูล และประสิทธิภาพของหน้าจอส่งผลโดยตรงต่อประสบการณ์ของผู้ใช้ อย่างไรก็ตาม เทคโนโลยีหลักที่กำหนดคุณภาพและความน่าเชื่อถือของจอแสดงผลอย่างแท้จริงคือ LCM (โมดูล LCD) บทความนี้นำเสนอการสำรวจเชิงลึกเกี่ยวกับสถาปัตยกรรมทางเทคนิคของ LCM และบทบาทที่สำคัญในฟิลด์การแสดงผล

ความหมายทางเทคนิคและองค์ประกอบของ LCM

LCM (โมดูล LCD) เป็นโซลูชันการแสดงผลที่มีการผสานรวมในระดับสูง โดยผสมผสานอุปกรณ์แสดงผลคริสตัลเหลว วงจรขับเคลื่อน ชิปควบคุม พื้นผิว PCB ระบบแบ็คไลท์ และส่วนประกอบทางโครงสร้างเข้าด้วยกันอย่างเป็นธรรมชาติ การออกแบบแบบผสมผสานนี้ไม่เพียงแต่ทำให้กระบวนการประกอบสำหรับ OEM ง่ายขึ้นเท่านั้น แต่ยังรับประกันประสิทธิภาพที่เหมาะสมที่สุดสำหรับระบบการแสดงผลอีกด้วย

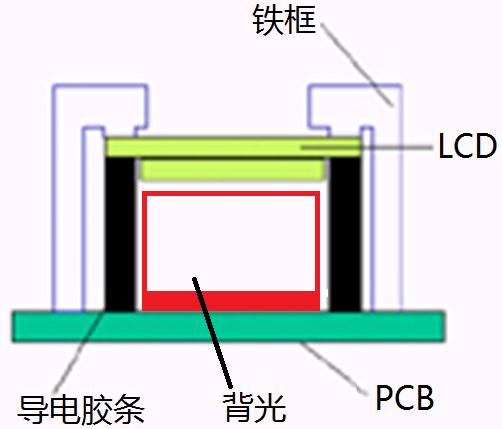

จากมุมมองทางเทคนิค LCM มาตรฐานประกอบด้วยองค์ประกอบหลักดังต่อไปนี้:

แกนแสดงผล: หน้าจอ LCD และชิปไดรฟ์

ระบบวงจร: บอร์ด PCB, ตัวต้านทาน, ตัวเก็บประจุ และส่วนประกอบแบบพาสซีฟอื่นๆ

ระบบการเชื่อมต่อ: วงจรยืดหยุ่น FPC/FFC, ส่วนหัวของพิน และซ็อกเก็ต

ระบบโครงสร้าง: กรอบโลหะ, ปะเก็น, โมดูลแบ็คไลท์

การวิเคราะห์กระบวนการผลิตหลัก

ในกระบวนการผลิต LCM การผสมผสานเทคนิคพิเศษต่างๆ ช่วยให้มั่นใจในการผลิตที่มั่นคง:

กระบวนการเอสเอ็มที

ช่วยให้สามารถจัดวางส่วนประกอบที่มีความหนาแน่นสูง ทำให้มั่นใจในความแม่นยำและความสม่ำเสมอในการเชื่อมต่อวงจร นี่เป็นกระบวนการพื้นฐานในการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ซึ่งเป็นรากฐานของวงจรที่มั่นคงสำหรับการขับขี่จอแสดงผล

กระบวนการ COG

เชื่อม IC ไดรฟ์เข้ากับซับสเตรตแก้วโดยตรง กระบวนการนี้ช่วยลดขนาดโมดูลลงอย่างมากและปรับปรุงความน่าเชื่อถือในการเชื่อมต่อ ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการพื้นที่ที่เข้มงวด

กระบวนการหมอก

ให้การเชื่อมต่อที่แม่นยำระหว่างวงจรยืดหยุ่นและพื้นผิวแก้ว เทคโนโลยีนี้ต้องการความแม่นยำในการจัดตำแหน่งที่สูงมากเพื่อให้แน่ใจว่าการส่งสัญญาณมีความเสถียร

กระบวนการซัง

เชื่อม IC เข้ากับ PCB โดยตรง และปกป้องด้วยการซีลเรซิน กระบวนการนี้ช่วยเพิ่มความแข็งแรงเชิงกลของโมดูลและความสามารถในการป้องกันการรบกวน

การวิเคราะห์ทางเทคนิคของโซลูชั่นโครงสร้างที่หลากหลาย

ในฐานะแกนหลักของระบบการแสดงผล โซลูชันเชิงโครงสร้างของ LCM จะกำหนดขอบเขตการใช้งานและประสิทธิภาพโดยตรง:

โซลูชั่น COG ขั้นพื้นฐาน

LCD + COGIC: การออกแบบโครงสร้างที่กะทัดรัดที่สุด

LCD + COGIC + PIN: ให้การเชื่อมต่อพินที่เชื่อถือได้

LCD + COGIC + FPC: ช่วยให้สามารถจัดวางวงจรได้อย่างยืดหยุ่น

LCD + COGIC + HSC: เพิ่มความน่าเชื่อถือของตัวเชื่อมต่อ

โซลูชั่นการยึดเกาะ TAB

ใช้ฟิล์มนำไฟฟ้าแบบแอนไอโซทรอปิกเพื่อให้เกิดการเชื่อมต่อระหว่าง TCP และกระจก ซึ่งให้ประสิทธิภาพที่ยอดเยี่ยมในการใช้งานเฉพาะด้าน

โซลูชันการรวมซัง

พันธบัตรขับเคลื่อน IC ไปยัง PCB โดยตรง ช่วยให้ปรับตัวเข้ากับสิ่งแวดล้อมได้ดียิ่งขึ้นและมีเสถียรภาพทางกลไกสำหรับโมดูล เมื่อรวมกับฟังก์ชันระบบสัมผัส (LCD + COBIC + TK) สามารถตอบสนองความต้องการที่ซับซ้อนของแอปพลิเคชันปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรได้

ข้อควรพิจารณาทางเทคนิคสำหรับการพัฒนาแบบปรับแต่งเอง

ในการพัฒนาหน้าจอ LCD แบบกำหนดเอง มิติทางเทคนิคหลายประการจำเป็นต้องพิจารณาอย่างครอบคลุม:

พารามิเตอร์ประสิทธิภาพการแสดงผล: ความละเอียด ความลึกของสี เวลาตอบสนอง

การปรับตัวด้านสิ่งแวดล้อม: ช่วงอุณหภูมิในการทำงาน, ความต้านทานการสั่นสะเทือน

ความเข้ากันได้ของอินเทอร์เฟซ: จับคู่ข้อกำหนดสัญญาณของแพลตฟอร์มควบคุมหลัก

ตัวชี้วัดประสิทธิภาพการใช้พลังงาน: บรรลุงบประมาณด้านพลังงานของผลิตภัณฑ์ขั้นสุดท้าย

ด้วยการออกแบบระดับระบบทางวิทยาศาสตร์ หน้าจอ LCD แบบกำหนดเองสามารถตอบสนองความต้องการทางเทคนิคของสถานการณ์การใช้งานเฉพาะได้อย่างสมบูรณ์แบบ โดยมอบประสบการณ์การแสดงผลที่แตกต่างสำหรับผลิตภัณฑ์ขั้นสุดท้าย

แนวโน้มการพัฒนาเทคโนโลยี

ด้วยความก้าวหน้าอย่างต่อเนื่องของเทคโนโลยีการแสดงผล LCM กำลังพัฒนาไปสู่การบูรณาการที่สูงขึ้น การใช้พลังงานน้อยลง และฟังก์ชันการทำงานที่แข็งแกร่งยิ่งขึ้น โมดูลการโต้ตอบระหว่างมนุษย์และเครื่องจักรของ HMI ที่เกิดขึ้นใหม่ผสานรวมฟังก์ชันการสัมผัส การแสดงผล และการประมวลผลอย่างล้ำลึก มอบประสบการณ์การโต้ตอบที่ใช้งานง่ายยิ่งขึ้นมาสู่อุปกรณ์อัจฉริยะ
