ฟิล์มกรองแสงในโมดูลแบ็คไลท์: เทคโนโลยีหลักที่ให้แสงสว่างทุกหน้าจอ LCD

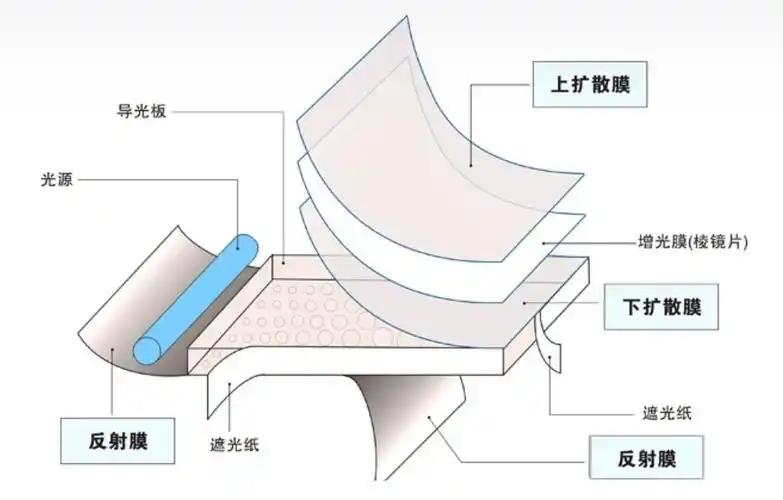

ในโลกของจอแสดงผลคริสตัลเหลว (LCD) โมดูลแบ็คไลท์เป็นหนึ่งในองค์ประกอบหลักที่กำหนดประสิทธิภาพของจอแสดงผล ในฐานะผู้ผลิตจอแสดงผล LCD CNK Electronics Co., Ltd. เข้าใจดีว่าไฟแบ็คไลท์ไม่ได้เป็นเพียงส่วนประกอบของแหล่งกำเนิดแสงเท่านั้น เป็นเทคโนโลยีสำคัญที่เปลี่ยนแหล่งกำเนิดแสงแบบจุดให้กลายเป็นการส่องสว่างบนพื้นผิวที่สม่ำเสมอ ความสว่างสูง และคอนทราสต์สูง ด้วยการออกแบบออพติคอลที่แม่นยำ ส่งผลให้หน้าจอ LCD มีชีวิตที่สดใส โดยเฉพาะอย่างยิ่งในปัจจุบัน ด้วยความต้องการของตลาดที่เพิ่มขึ้นสำหรับ LCD แบบปรับแต่งเอง ประสิทธิภาพด้านการมองเห็นของโมดูลแบ็คไลท์จึงกลายเป็นปัจจัยสำคัญในการบรรลุเอฟเฟกต์การแสดงผลที่แตกต่าง ประสิทธิภาพนี้ขึ้นอยู่กับชุดฟิล์มออพติคอลที่มีการประสานกันอย่างแม่นยำภายในชุดนี้ พวกมันทำงานเหมือนกับ "โครงข่ายประสาทเทียม" ของแบ็คไลท์ ซึ่งควบคุมทิศทาง ประสิทธิภาพ และความสม่ำเสมอของแสงอย่างพิถีพิถัน

แผ่นสะท้อนแสง: รากฐานของประสิทธิภาพแสง

ที่ด้านล่างของโมดูลแบ็คไลท์ แผ่นสะท้อนแสงทำหน้าที่เป็น "รากฐานของประสิทธิภาพแสง" ซึ่งมีหน้าที่เปลี่ยนเส้นทางแสงที่เล็ดลอดกลับเข้าไปในแผ่นนำแสงเพื่อปรับปรุงการใช้งาน ขึ้นอยู่กับข้อกำหนดการใช้งาน ตัวสะท้อนแสงแบ่งออกเป็นส่วนใหญ่ดังนี้:

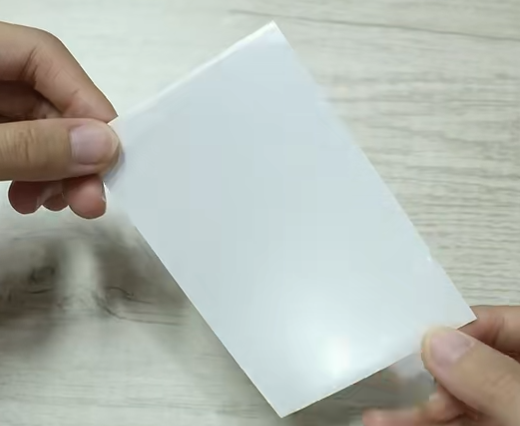

แผ่นสะท้อนแสงสีขาว:เช่นซีรีส์ E20, RW ที่มีความหนาตั้งแต่ 0.05~0.2 มม. การสะท้อนแสงประมาณ 80%~90% และมีการส่งผ่านแสงบางอย่าง เหมาะสำหรับการออกแบบแบ็คไลท์มาตรฐานส่วนใหญ่

แผ่นสะท้อนแสงสีเงิน:โดยทั่วไปแล้วด้านหนึ่งจะเป็นสีขาวและอีกด้านหนึ่งเป็นสีเงิน บางมาก (0.04~0.065 มม.) โดยมีประสิทธิภาพการสะท้อนแสงสูง (90%~98%) และคุณสมบัติในการกันแสงที่ดีเยี่ยม มักใช้ในสถานการณ์ที่ต้องการความสว่างสูง

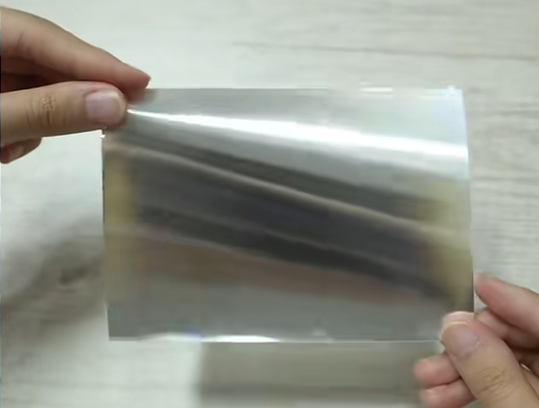

แผ่นสะท้อนแสงแบบฟิล์มหลายชั้น (ESR):ใช้เทคโนโลยีฟิล์มหลายชั้น รวมกว่าพันชั้น ภายในขนาด 65 ไมครอน ไม่มีโลหะแต่มีลักษณะเหมือนโลหะเหมือนกระจก ในฐานะตัวสะท้อนแสงประสิทธิภาพสูง ESR สามารถสะท้อนแสงได้มากกว่า 98% ทั่วทั้งสเปกตรัมแสงที่มองเห็นได้ ทำให้เหมาะสำหรับระบบแบ็คไลท์ประสิทธิภาพสูง

เมื่อปรับแต่งโมดูล LCD การเลือกใช้แผ่นสะท้อนแสงจะส่งผลโดยตรงต่อความสม่ำเสมอของแสงพื้นหลังและประสิทธิภาพการใช้พลังงาน ซึ่งถือเป็นก้าวแรกในการออกแบบด้านแสง

ฟิล์มกันแสง / อลูมิเนียมฟอยล์ (ALF): การควบคุมขอบเขตแสงและการรบกวน

ฟิล์มกันแสงใช้เพื่อป้องกันแสงรั่วจากด้านข้างของไฟแบ็คไลท์เป็นหลัก และสามารถป้องกันแม่เหล็กไฟฟ้าได้ ประเภททั่วไป ได้แก่:

มังกรเงินสดใส:พื้นผิวมันเงา ความหนา 0.05-0.1 มม. คุณสมบัติกันแสงและเป็นสื่อกระแสไฟฟ้าได้ดี เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการการป้องกันสัญญาณรบกวน

มังกรเงินด้าน:ผิวเคลือบค่อนข้างหมองคล้ำ บาง (โดยทั่วไปคือ 0.05 มม. สำหรับชั้นเดียว) มีการส่องผ่านแสงบางส่วนและเป็นสื่อกระแสไฟฟ้า

แถบขอบสีขาว:มีการส่งผ่านแสงบางส่วน ความหนา 0.05-0.08 มม. ไม่นำไฟฟ้า นิยมใช้ในเครื่องใช้ไฟฟ้าทั่วไป

เทปกาวหน้าเดียวขาวดำ:สามารถใช้กับด้านข้างของไฟแบ็คไลท์ได้เมื่อมีข้อกำหนดที่เข้มงวดสำหรับการไม่นำไฟฟ้าและไม่มีแสงรั่วด้านข้าง

วัสดุเหล่านี้มีบทบาทเป็น "ผู้พิทักษ์การมองเห็น" ในการออกแบบกรอบหน้าจอ LCD เพื่อไม่ให้แสงรบกวนภายนอกพื้นที่แสดงผล

แผ่นกระจายแสง: การสร้างผืนผ้าใบที่เบาสม่ำเสมอ

ในฐานะ "ต้นแบบที่ทำให้เป็นเนื้อเดียวกัน" ในบรรดาฟิล์มกรองแสง แผ่นกระจายแสงจะกระจายแสงผ่านหมอกควัน ขจัดร่องรอยของแหล่งกำเนิดแสงแบบจุดเพื่อสร้างแสงแบ็คไลท์ที่นุ่มนวลและสม่ำเสมอ ขึ้นอยู่กับประเภทแบ็คไลท์และการใช้งาน ตัวกระจายแสงแบ่งออกเป็น:

ตัวกระจายแสงด้านหลังด้านล่าง:มักจะมีกาวด้านหนึ่ง หมอกควันสูง (~ 90%) การส่งผ่านเพียงประมาณ 40% ความหนาโดยทั่วไประหว่าง 0.18~0.3 มม. สำหรับแบ็คไลท์ด้านล่าง รุ่นทั่วไป: MB433P, MB533

ตัวกระจายแสงด้านหลังด้านข้าง:ความหนาที่ใช้กันทั่วไปคือ 0.09 มม. รุ่นทั่วไป: TPRA90 (0.09 มม.), AJ-75 (0.075 มม.) การส่งผ่าน 65% -80%, หมอกควัน 75% -90%

ตัวกระจายแสงพื้นหลังของหน้าจอสี: โดยทั่วไปจะใช้การออกแบบสองแผ่น:

แผ่นกระจายแสงด้านล่าง:วางอยู่ระหว่างแผ่นนำแสงและฟิล์มเพิ่มความสว่าง (BEF) ซึ่งจะทำให้แสงที่ปล่อยออกมาจากแผ่นนำแสงเป็นเนื้อเดียวกัน วัสดุที่ใช้กันทั่วไป: t = 0.065 มม. หมอกควันค่อนข้างสูง (~ 84%) การส่งผ่านสูง (~ 98%)

ดิฟฟิวเซอร์ยอดนิยม:วางอยู่เหนือ BEF ทำหน้าที่ปกป้องและช่วยป้องกันลายมัวเร วัสดุที่ใช้กันทั่วไป: t = 0.05 มม. หมอกควันค่อนข้างต่ำ (~ 29%) การส่งผ่าน 90%

การเลือกและการใช้แผ่นกระจายแสงอย่างเหมาะสมเป็นกุญแจสำคัญในการรับประกันการแสดงผลที่สม่ำเสมอและไร้จุดในโมดูล LCD

ฟิล์มเพิ่มความสว่าง (BEF): The Optical Engine สำหรับการเพิ่มความสว่าง

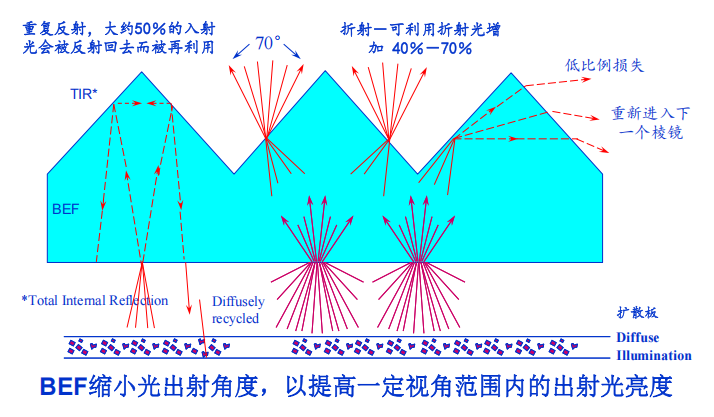

สำหรับหน้าจอสี TFT และจอ LCD อื่นๆ ความสว่างถือเป็นข้อกำหนดที่สำคัญ BEF ทำหน้าที่เป็น "ตัวขยายความสว่าง" ในหมู่ฟิล์มกรองแสง โดยจะรวมแสงที่กระเจิงผ่านโครงสร้างปริซึมแบบพิเศษ โดยแต่ละฟิล์มจะให้ความสว่างเพิ่มขึ้นประมาณ 40%-50% การใช้ภาพยนตร์สองเรื่องร่วมกันจะช่วยเพิ่มความสว่างได้ หลักการนี้เกี่ยวข้องกับการใช้อาร์เรย์ไมโครปริซึมเพื่อควบคุมเส้นทางแสง ทำให้แสงส่วนใหญ่ออกไปในแนวตั้งฉากกับหน้าจอ จึงเป็นการเพิ่มความสว่างด้านหน้าอย่างมีนัยสำคัญโดยไม่เปลี่ยนแปลงการใช้พลังงาน BEF ได้กลายเป็นส่วนประกอบที่ขาดไม่ได้ในไฟแบ็คไลท์ของหน้าจอสีระดับกลางถึงระดับสูง โดยเฉพาะอย่างยิ่งที่ใช้กันอย่างแพร่หลายใน LCD ที่ปรับแต่งประสิทธิภาพสูงสำหรับการควบคุมทางอุตสาหกรรม การแพทย์ ยานยนต์ และการใช้งานอื่น ๆ
