เจาะลึกเทคโนโลยีโพลีซิลิคอนอุณหภูมิต่ำ: แกนจอแสดงผล TFT และการใช้งานทางอุตสาหกรรม

ภาพรวมของเทคโนโลยีทรานซิสเตอร์แบบฟิล์มบาง

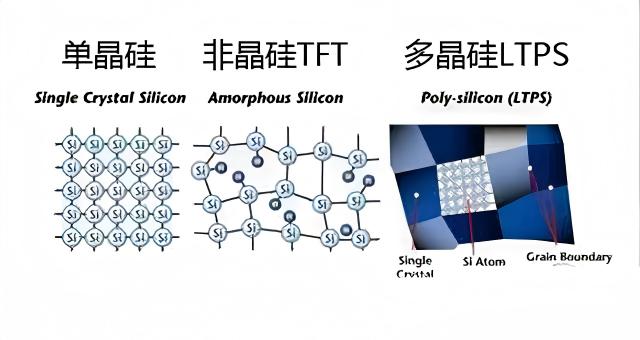

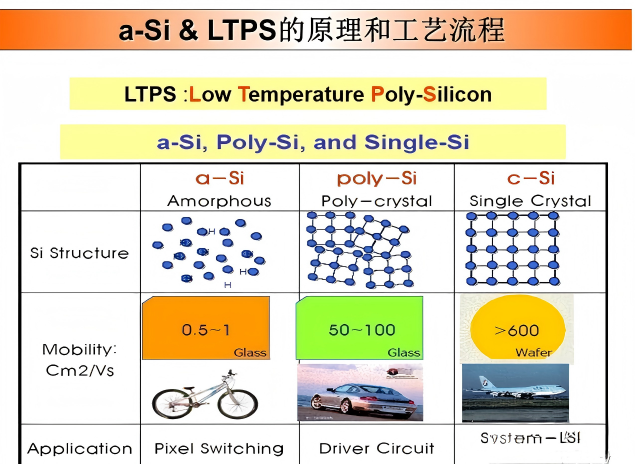

ในแผงจอแสดงผลแบบแอกทีฟแมทริกซ์สมัยใหม่ ทรานซิสเตอร์แบบฟิล์มบาง (TFT) ทำหน้าที่เป็นส่วนประกอบหลักในการขับเคลื่อน พื้นที่แอคทีฟของช่องสัญญาณนั้นทำจากวัสดุซิลิกอนเป็นหลัก ขึ้นอยู่กับความแตกต่างของกระบวนการและประสิทธิภาพ TFT แบ่งออกเป็นสามประเภทเป็นหลัก: ซิลิคอนอสัณฐาน (a-Si), โพลีซิลิคอนอุณหภูมิต่ำ (LTPS) และโพลีซิลิคอนอุณหภูมิสูง (HTPS)

ในบรรดาเทคโนโลยีเหล่านี้ เทคโนโลยีโพลีซิลิคอนอุณหภูมิต่ำ (LTPS) ได้กลายเป็นตัวเลือกหลักสำหรับสายการผลิตรุ่นที่ 6 และต่ำกว่า เนื่องจากการเคลื่อนย้ายอิเล็กตรอนที่ยอดเยี่ยม การใช้พลังงานต่ำ ความละเอียดสูง และกระบวนการผลิตที่ค่อนข้างเรียบง่าย

การวิเคราะห์เชิงลึกของการออกแบบโครงสร้าง LTPS-TFT

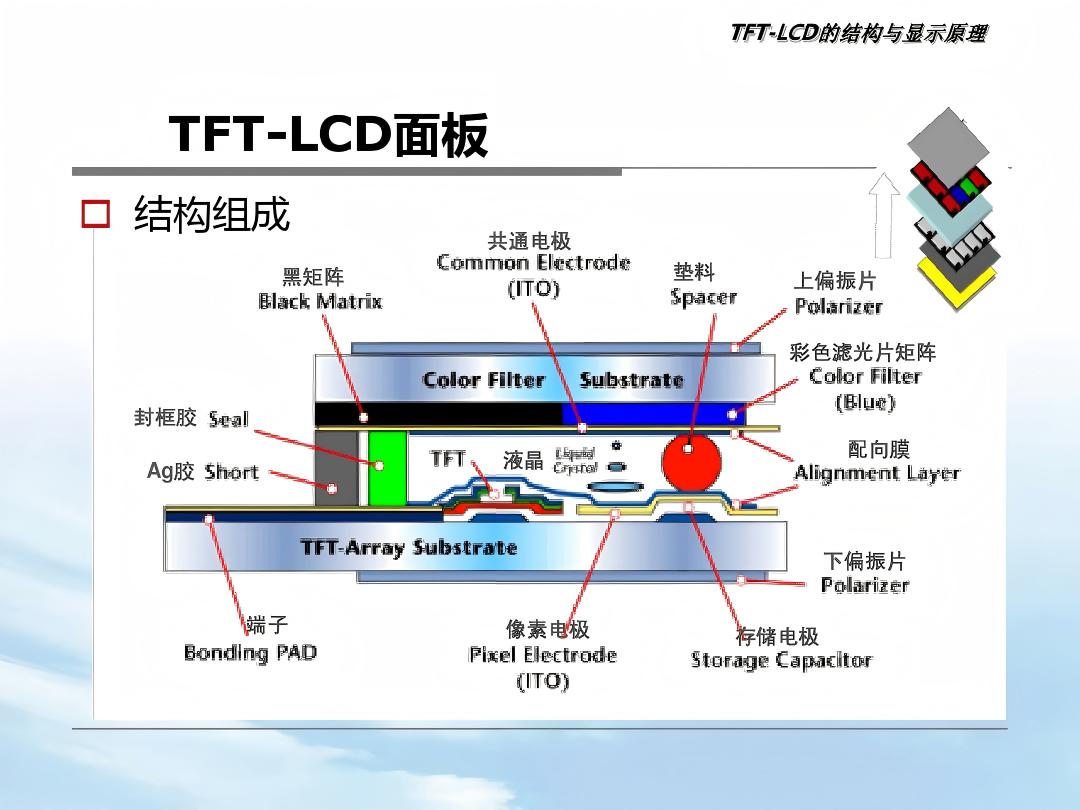

ดังแสดงในรูปที่ 1 โครงสร้าง LTPS-TFT ประเภท LDD (ท่อระบายน้ำที่เจือเล็กน้อย) โดยทั่วไปประกอบด้วยซับสเตรตและชั้นบัฟเฟอร์ โดยปกติแล้วซับสเตรตจะทำจากแก้วออปติคอลเกรดจอแสดงผลที่ปราศจากด่าง ซึ่งมีชั้นบัฟเฟอร์ของซิลิคอนไดออกไซด์ (SiO₂) หรือโครงสร้าง SiO₂/SiNx สองชั้นที่สะสมอยู่

หน้าที่สำคัญของชั้นบัฟเฟอร์นี้คือการป้องกันไม่ให้ไอออนของโลหะจากแก้วแพร่กระจายไปยังบริเวณที่ทำงานด้วยโพลีซิลิคอน ซึ่งจะช่วยยับยั้งการก่อตัวของข้อบกพร่องและกระแสรั่วไหล

เมื่อเปรียบเทียบกับ SiO₂ แบบชั้นเดียว SiNx (ซิลิคอนไนไตรด์) มีค่าคงที่ไดอิเล็กทริกที่สูงกว่า (SiO₂ ~4, SiNx 6–8) ซึ่งให้ความต้านทานการพังทลายที่ดีกว่า ประสิทธิภาพของอุปสรรค และความสามารถในการซ่อมแซมออกซิเดชันได้ดีกว่า ซิลิคอนไนไตรด์ที่เตรียมโดย PE-CVD สามารถมีปริมาณออกซิเจนได้สูงถึงประมาณ 10²² cm⁻³ จึงมั่นใจได้ถึงความเสถียรของอุปกรณ์

สำหรับกระบวนการโพลีคริสตัลไลเซชัน ชั้นซิลิคอนอสัณฐานจะต้องถูกแปลงเป็นชั้นโพลีซิลิคอน วิธีการทั่วไป ได้แก่ การตกผลึกแบบเฟสของแข็ง การตกผลึกด้านข้างที่เกิดจากโลหะ (เช่น การกระตุ้นด้วยนิกเกิล) และการตกผลึกด้วยเลเซอร์

 ในบรรดาสิ่งเหล่านี้ การตกผลึกด้วยเลเซอร์ทำให้เกิดการตกผลึกผ่านการหลอมที่อุณหภูมิสูงทันที ทำให้มีประสิทธิภาพสูงและมีเกรนที่สม่ำเสมอ อย่างไรก็ตาม ควรสังเกตว่าหากใช้โครงสร้างบัฟเฟอร์ SiO₂/SiNx สองชั้น อาจเกิดปรากฏการณ์การระเบิดของไฮโดรเจนในระหว่างการตกผลึกด้วยเลเซอร์ ซึ่งนำไปสู่ข้อบกพร่อง

โซลูชันต่างๆ ได้แก่ การดำเนินการอบด้วยดีไฮโดรจีเนชันก่อนการตกผลึกด้วยเลเซอร์ หรือใช้โครงสร้าง SiO₂ ชั้นเดียวที่มีปริมาณไฮโดรเจนต่ำมาก

เทคโนโลยี LDD เกี่ยวข้องกับการฝังไอออนขนาดต่ำในบริเวณแหล่งกำเนิด/ท่อระบายภายในเกต ควบคุมความเข้มข้นของสารต้องห้ามอย่างแม่นยำเพื่อสร้างโซนบัฟเฟอร์ความเข้มข้นที่มีความต้านทานอนุกรมสูง ซึ่งช่วยลดการไล่ระดับของสนามไฟฟ้าในพื้นที่ ลดกระแสรั่วไหล และหลีกเลี่ยงผลกระทบจากพาหะร้อนได้อย่างมีประสิทธิภาพ

การใช้งานทางอุตสาหกรรมและโซลูชันการแสดงผลระดับมืออาชีพ

ในขณะที่เทคโนโลยีจอแสดงผลพัฒนาไปสู่ความละเอียดสูงขึ้น การใช้พลังงานน้อยลง และฟอร์มแฟคเตอร์ที่บางลง LTPS-TFT จึงกลายเป็นเส้นทางเทคโนโลยีที่สำคัญสำหรับแผงจอแสดงผลระดับกลางถึงระดับสูง ในการใช้งานผลิตภัณฑ์ในทางปฏิบัติ การออกแบบโดยรวมและความสามารถในการผลิตของโมดูลจอแสดงผลมีความสำคัญเท่าเทียมกัน

ในสาขานี้ CNK (ตัวย่อของ CNAOKE Electronics) เป็นองค์กรเทคโนโลยีเฉพาะทางที่มีส่วนร่วมในการพัฒนา การผลิต และการขายอุปกรณ์แสดงผลและผลิตภัณฑ์แบบโต้ตอบ HMI (อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร) ซึ่งได้รับการยอมรับว่าเป็นองค์กร "เฉพาะทาง กลั่นกรอง โดดเด่น และสร้างสรรค์"

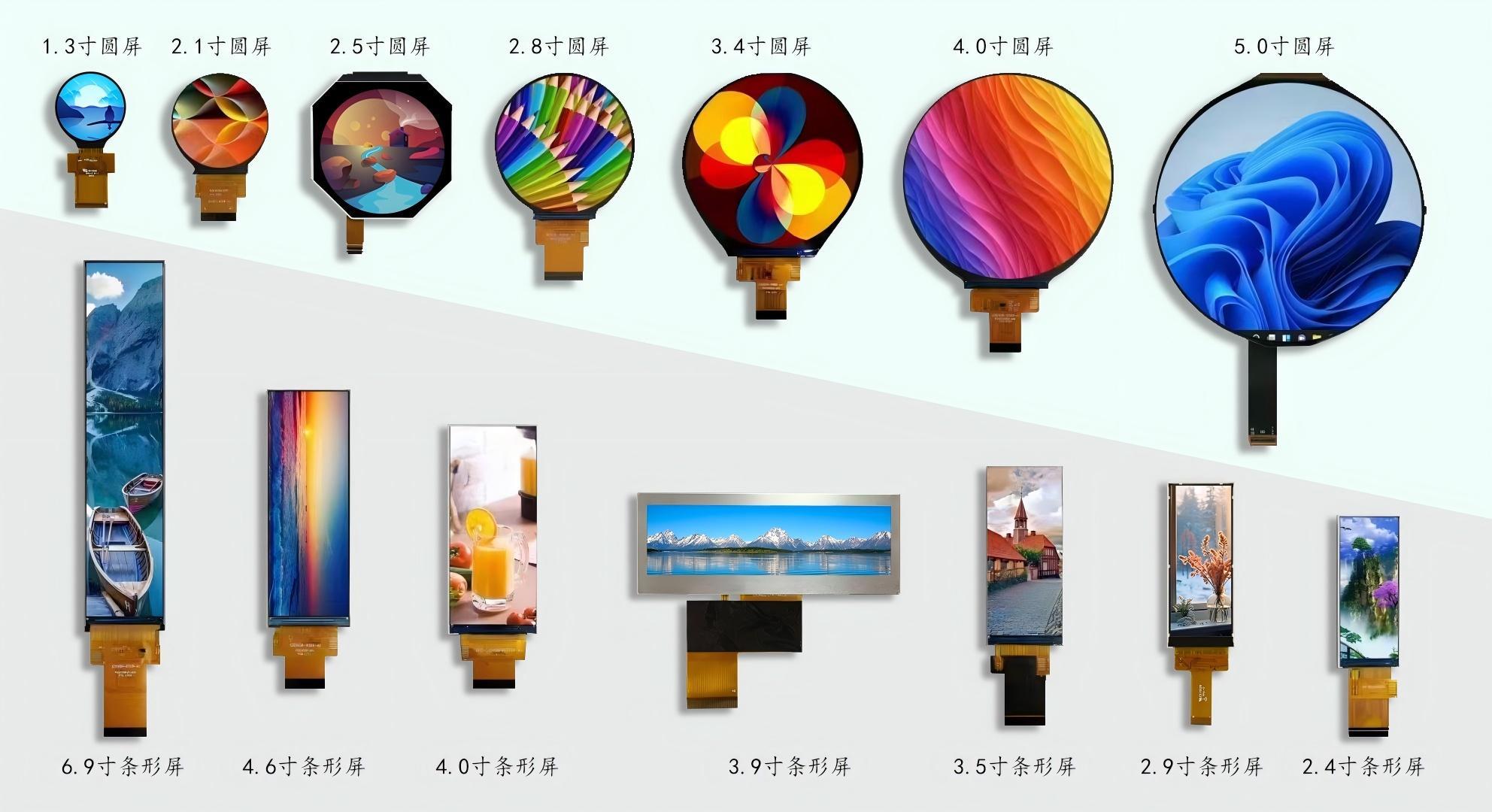

ผลิตภัณฑ์หลักของบริษัทประกอบด้วย LCD ขาวดำและโมดูลขาวดำ, โมดูลจอแสดงผล TFT ขนาด 0.96-15.6 นิ้ว, โมดูล OLED และโมดูลโต้ตอบ HMI ซึ่งใช้กันอย่างแพร่หลายในการควบคุมทางอุตสาหกรรม บ้านอัจฉริยะ อุปกรณ์ทางการแพทย์ จอแสดงผลยานยนต์ และสาขาอื่นๆ อีกมากมาย

ไม่ว่าจะเป็นความต้องการจอแสดงผลขั้นพื้นฐานโดยใช้หน้าจอ LCD หรือโซลูชันประสิทธิภาพสูงที่กำหนดโดยผู้ผลิตจอแสดงผล LCD CNK ก็มีโซลูชันที่ปรับแต่งได้และคุ้มค่า ด้วยการใช้ประโยชน์จากสายการผลิตขั้นสูงและระบบการควบคุมคุณภาพที่เข้มงวด CNK ยังคงส่งมอบส่วนประกอบจอแสดงผลหลักที่มีความเสถียรให้กับลูกค้า

บทสรุป

ตั้งแต่เทคโนโลยี LTPS TFT หลักไปจนถึงการบูรณาการและการเพิ่มประสิทธิภาพของโมดูลจอแสดงผลที่สมบูรณ์ ความก้าวหน้าทุกอย่างในอุตสาหกรรมจอแสดงผลต้องอาศัยการทำงานร่วมกันของวัสดุ กระบวนการ และความสามารถในการออกแบบ CNK จะยังคงแสดงตนให้ลึกซึ้งยิ่งขึ้นในด้านการแสดงผลและการโต้ตอบระหว่างมนุษย์กับเครื่องจักร เพื่อช่วยให้ผลิตภัณฑ์ขั้นสุดท้ายจำนวนมากขึ้นได้รับประสบการณ์การแสดงผลที่ชัดเจนและชาญฉลาดยิ่งขึ้น
