จากแหล่งกำเนิดแสงไปจนถึงคุณภาพของภาพ: แสงแบ็คไลท์คือ "ฮีโร่หลังเวที" ที่แท้จริงของโมดูล LCD

เมื่อผู้คนพูดถึงจอ LCD สิ่งแรกที่นึกถึงมักจะเป็นเพียง "หน้าจอ" แต่โมดูลคริสตัลเหลว (LCM) ที่สมบูรณ์นั้นเป็นมากกว่าแผงคริสตัลเหลว โดยผสานรวมไดรเวอร์ IC, PCB และส่วนประกอบสำคัญที่มักถูกมองข้ามแต่สำคัญ นั่นก็คือ ไฟแบ็คไลท์

แสงพื้นหลัง: "เครื่องยนต์แสง" ที่อยู่ด้านหลังหน้าจอ

วัสดุคริสตัลเหลวนั้นไม่ปล่อยแสงออกมา มันทำหน้าที่เหมือน “วาล์วไฟ” โดยอาศัยระบบแบ็คไลท์เพื่อให้แสงสว่างก่อนที่จะแสดงภาพได้ หน้าที่หลักของแสงแบ็คไลท์คือการแปลงแหล่งกำเนิดแสงแบบจุดหรือเชิงเส้นให้เป็นแหล่งกำเนิดแสงบนพื้นผิวที่มีความสม่ำเสมอสูง

ความสว่าง ความสม่ำเสมอ อุณหภูมิสี การใช้พลังงาน — ทุกแง่มุมของประสบการณ์การรับชมที่คุณสังเกตเห็นได้อย่างรวดเร็วได้รับการสนับสนุนโดยเทคโนโลยีแบ็คไลท์

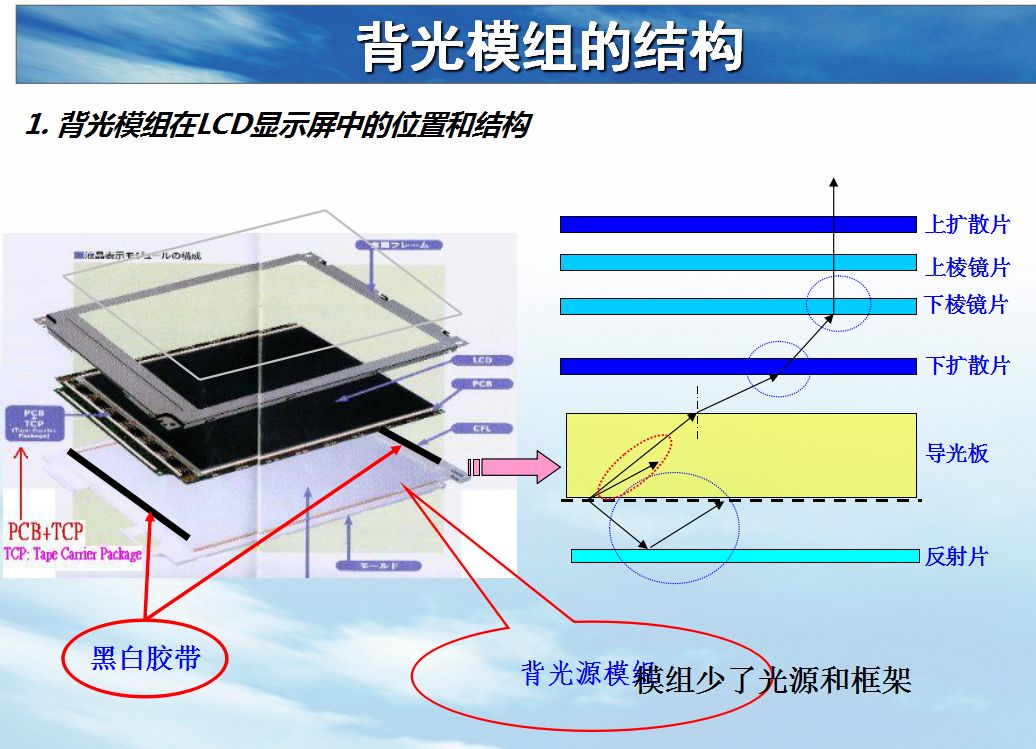

การแยกส่วนแบ็คไลท์: ชุดของระบบออปติคอลที่แม่นยำ

แสงพื้นหลังประสิทธิภาพสูงเป็นผลจากวัสดุศาสตร์ขั้นสูงและวิศวกรรมออปติคัลที่มีความแม่นยำ ส่วนประกอบหลักประกอบด้วย:

แหล่งกำเนิดแสง:ต้นกำเนิดของแสง ซึ่งกำหนดอุณหภูมิสี ความสว่าง และอายุการใช้งานพื้นฐานของแบ็คไลท์

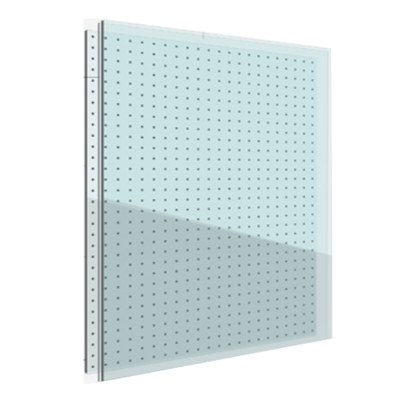

แผ่นนำแสง (LGP):กุญแจสำคัญในการกระจายแสงที่สม่ำเสมอ จุดที่มีโครงสร้างขนาดเล็กบนพื้นผิวด้านล่างจะกระจายแสงที่เข้ามาจากขอบทั่วทั้งระนาบ โดยทั่วไปแล้วจุดที่ขึ้นรูปด้วยความแม่นยำจะให้ประสิทธิภาพการมองเห็นที่ดีกว่าจุดที่พิมพ์แบบดั้งเดิม

ชุดฟิล์มกรองแสง:ฟิล์มกระจายแสง ฟิล์มเพิ่มความสว่าง (BEF) และแผ่นสะท้อนแสงทำงานร่วมกันเพื่อกำจัดจุดร้อน ปรับปรุงประสิทธิภาพเอาต์พุตแสงด้านหน้า และรับประกันความสม่ำเสมอ

กรอบโครงสร้างและกระดานไฟ:ให้การสนับสนุนทางกลที่มั่นคงและการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้

แสงแบ็คไลท์จะแบ่งออกเป็นสองเส้นทางเทคโนโลยีหลัก ทั้งนี้ขึ้นอยู่กับโครงสร้าง:

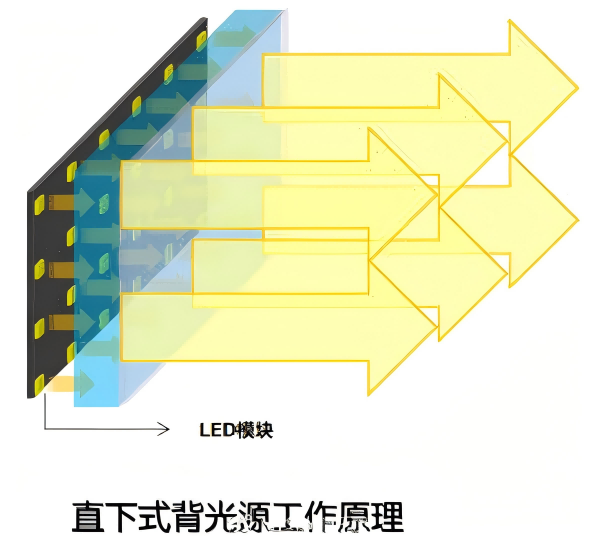

ไฟตรง:อาร์เรย์ LED จะถูกวางไว้ใต้แผ่นนำแสงโดยตรงเพื่อการส่องสว่างโดยตรง ให้ความสว่างสูงและรองรับการควบคุมการลดแสงเฉพาะที่

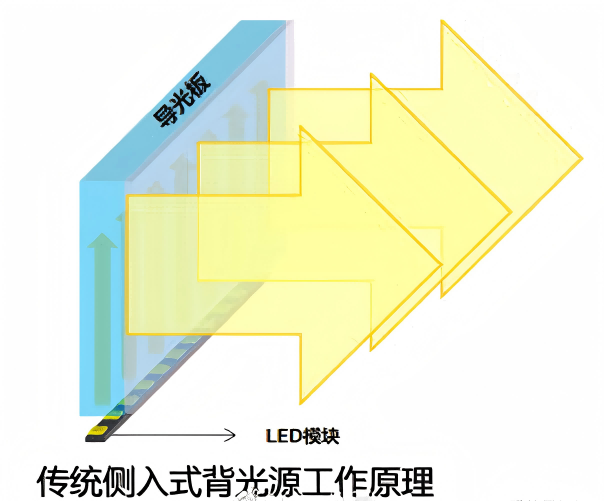

Edge-Lit:แถบไฟ LED อยู่ที่ด้านข้างของแผ่นนำแสงไฟ แสงเข้ามาจากขอบและสะท้อนไปข้างหน้าผ่านแผ่น ทำให้นี่คือกุญแจสำคัญในการบรรลุการออกแบบที่บางเฉียบ

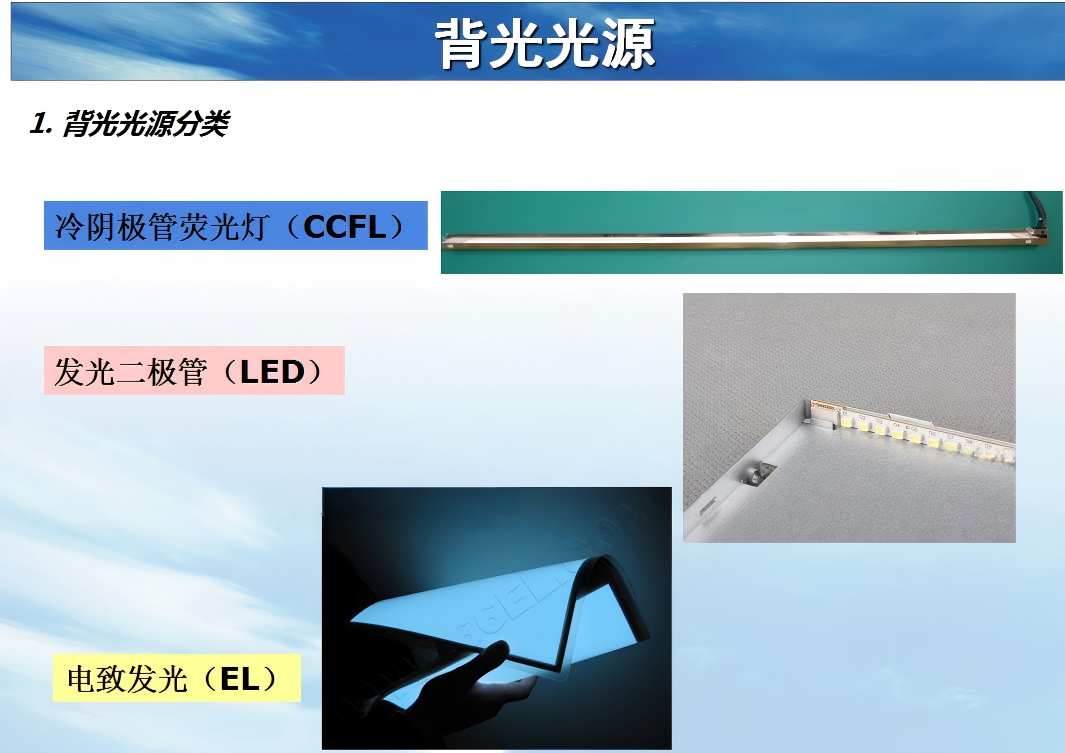

แหล่งกำเนิดแสงสามประเภท แต่ละประเภทมีข้อดีของตัวเอง

ไฟแบ็คไลท์ LED:ความสว่างสูง อายุการใช้งานยาวนาน (มากกว่า 30,000 ชั่วโมงสำหรับ Edge-lit) การใช้พลังงานต่ำ และฟอร์มแฟคเตอร์ที่บางเฉียบ เป็นตัวเลือกกระแสหลักสำหรับทุกสิ่งตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงจอแสดงผลทางอุตสาหกรรม

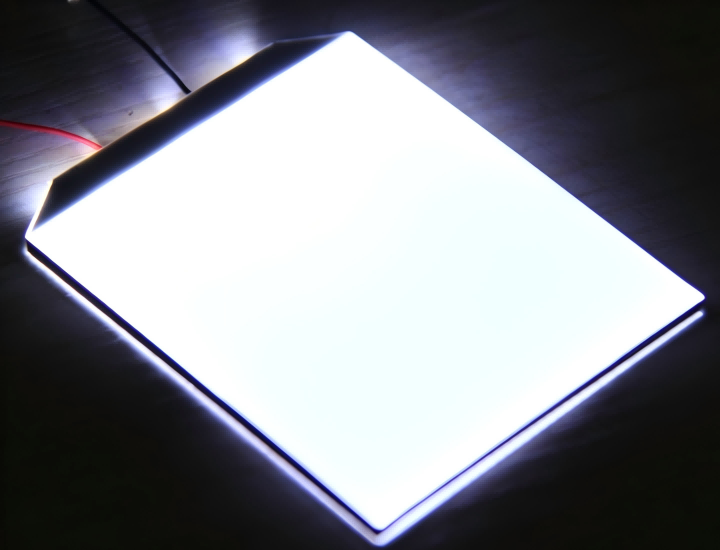

EL (อิเล็กโทรลูมิเนสเซนท์) แบ็คไลท์:บางเฉียบ สม่ำเสมอทั่วทั้งพื้นผิว และยืดหยุ่น/โค้งงอได้ ยังคงขาดไม่ได้สำหรับ LCD แบบปรับแต่งเองและแอปพลิเคชันการแสดงผลที่ยืดหยุ่น

CCFL (หลอดฟลูออเรสเซนต์แคโทดเย็น) แสงพื้นหลัง:ส่วนใหญ่ถูกแทนที่ด้วย LED ในผลิตภัณฑ์อุปโภคบริโภค แต่ยังคงมีคุณค่าในการใช้งานจอแสดงผลระดับมืออาชีพบางประเภท เนื่องจากความอิ่มตัวของสีและความสม่ำเสมอของสีที่ยอดเยี่ยม

สรุปทางเทคนิค

ไฟแบ็คไลท์เป็นมากกว่าส่วนประกอบของระบบแสงสว่าง ตั้งแต่การเลือกวัสดุและการออกแบบด้านการมองเห็น ไปจนถึงการเลือกแหล่งกำเนิดแสงและการปรับแต่งกระบวนการทางโครงสร้าง ทุกรายละเอียดมีส่วนช่วยในประสิทธิภาพขั้นสุดท้ายของจอแสดงผล

สำหรับผู้ผลิตที่แสวงหาจอแสดงผลคุณภาพสูง ความเชี่ยวชาญเชิงลึกในด้านเทคโนโลยีแบ็คไลท์เป็นรากฐานสำหรับการสร้างความแตกต่างของผลิตภัณฑ์ ตอบสนองความต้องการของ LCD ที่ปรับแต่งระดับไฮเอนด์ และสร้างความมั่นใจว่าทุกหน้าจอจะแสดงผลตามสัญญา

ตั้งแต่แหล่งกำเนิดแสงไปจนถึงคุณภาพของภาพ ไฟแบ็คไลท์ถือเป็นฮีโร่ที่แท้จริงของโมดูล LCD ในที่สุดการทำความเข้าใจเทคโนโลยีแบ็คไลท์คือการทำความเข้าใจว่าอะไรคือสิ่งที่ทำให้จอแสดงผลยอดเยี่ยม
