เทคโนโลยี LCD ที่ทำให้เข้าใจง่าย: จากหลักการทำงานไปจนถึงแนวทางปฏิบัติในการใช้งาน

- ในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ หน้าจอผลึกเหลว (LCD) ทำหน้าที่เป็นองค์ประกอบหลักของปฏิสัมพันธ์ระหว่างมนุษย์กับคอมพิวเตอร์ และประสิทธิภาพของหน้าจอจะส่งผลโดยตรงต่อประสบการณ์ของผู้ใช้ การทำความเข้าใจหลักการทำงานและคุณลักษณะของ LCD เป็นสิ่งสำคัญในการเลือกโมดูล LCD ที่เหมาะสม

หลักการแสดงผล LCD: การควบคุมแสงและไฟฟ้าที่แม่นยำ

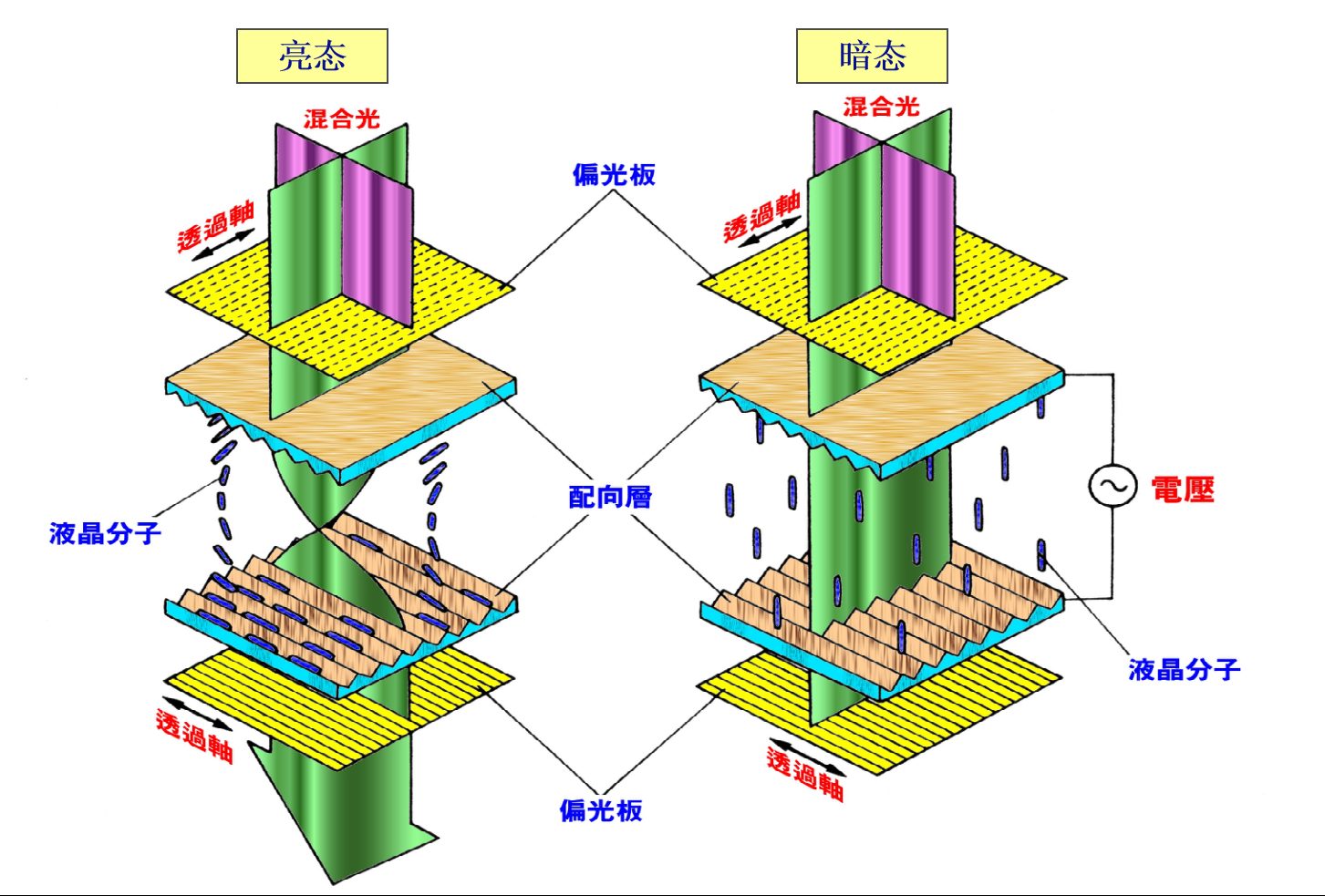

- สาระสำคัญของ LCD อยู่ที่การควบคุมอย่างแม่นยำว่าแสงจะผ่านหรือไม่โดยใช้สนามไฟฟ้า โครงสร้างหลักประกอบด้วยโพลาไรเซอร์ ชั้นจัดเรียงตัว และโมเลกุลคริสตัลเหลว

- ในสถานะสว่าง (สถานะไม่แสดงผล) โมเลกุลคริสตัลเหลวจะคงรูปแบบบิดงอ 90 องศาตามปกติ แสงตกกระทบจะกลายเป็นโพลาไรซ์หลังจากผ่านแกนส่งผ่านของโพลาไรเซอร์ด้านหน้า เมื่อแสงโพลาไรซ์นี้ผ่านชั้นคริสตัลเหลว ทิศทางโพลาไรเซชันของมันจะหมุน 90 องศาพร้อมกับโครงสร้างการบิดของโมเลกุล ซึ่งอยู่ในแนวเดียวกับแกนแสงของโพลาไรเซอร์ด้านหลังและส่งผ่านเพื่อสร้างสถานะที่สว่าง

- ในสถานะมืด (สถานะแสดงผล) โมเลกุลผลึกเหลวในพื้นที่ที่มีสนามไฟฟ้าเปลี่ยนการจัดตำแหน่งและสูญเสียความสามารถในการหมุนของแสง แสงโพลาไรซ์ที่ปล่อยออกมาจากโพลาไรเซอร์ด้านหน้าไม่สามารถเปลี่ยนทิศทางได้และถูกปิดกั้นเนื่องจากทิศทางโพลาไรเซชันตั้งฉากกับทิศทางของโพลาไรเซอร์ด้านหลัง ทำให้บริเวณเหล่านี้ปรากฏเป็นสีดำ

- กลไกการตอบสนองโฟโตอิเล็กทริคของประเภท TN ของจอแสดงผลเชิงบวกช่วยให้สามารถแสดงผลกราฟิกที่ซับซ้อนได้โดยการควบคุมแรงดันไฟฟ้าของแต่ละพิกเซลอย่างแม่นยำ

รหัสแอปพลิเคชัน: แนวทางปฏิบัติทางวิศวกรรมเพื่อรับประกันการแสดงผลที่มีเสถียรภาพ

รหัสแอปพลิเคชัน: แนวทางปฏิบัติทางวิศวกรรมเพื่อรับประกันการแสดงผลที่มีเสถียรภาพ

การออกแบบความถี่ในการขับขี่ที่แม่นยำเป็นสิ่งสำคัญอย่างยิ่ง หน้าจอ LCD สมัยใหม่ส่วนใหญ่ใช้การขับขี่แบบไดนามิกแบบมัลติเพล็กซ์ ความถี่ของแรงดันไฟฟ้ากระแสสลับที่ใช้กับอิเล็กโทรด LCD จำเป็นต้องได้รับการควบคุมอย่างเข้มงวดภายในช่วง 32-100Hz ความถี่ที่สูงเกินไปจะป้องกันไม่ให้ตัวเก็บประจุคริสตัลเหลวชาร์จและคายประจุจนอิ่มตัว ส่งผลให้สิ้นเปลืองพลังงานมากขึ้น ความถี่ต่ำเกินไปทำให้จอแสดงผลกะพริบอย่างเห็นได้ชัด การออกแบบโมดูล LCD ที่ยอดเยี่ยมต้องปรับพารามิเตอร์นี้ให้เหมาะสมตามพื้นที่แสดงผลและการใช้งานเฉพาะ

การป้องกันไฟฟ้าสถิตก็มีความสำคัญไม่แพ้กัน ในสถานะไม่ทำงาน IC ขับเคลื่อนควรรักษาเส้นทางคายประจุไว้เพื่อป้องกันการสะสมของไฟฟ้าสถิตในระยะยาวไม่ให้ส่งผลต่ออายุการใช้งานของอุปกรณ์ ในขณะเดียวกัน จะต้องตรวจสอบให้แน่ใจว่าวงจรขับเคลื่อนกำจัดส่วนประกอบ DC ใดๆ โดยสิ้นเชิง เนื่องจาก DC ที่ตกค้างจะทำให้อายุการใช้งานของหน้าจอ LCD สั้นลงอย่างมาก

- ในสถานะสว่าง (สถานะไม่แสดงผล) โมเลกุลคริสตัลเหลวจะคงรูปแบบบิดงอ 90 องศาตามปกติ แสงตกกระทบจะกลายเป็นโพลาไรซ์หลังจากผ่านแกนส่งผ่านของโพลาไรเซอร์ด้านหน้า เมื่อแสงโพลาไรซ์นี้ผ่านชั้นคริสตัลเหลว ทิศทางโพลาไรเซชันของมันจะหมุน 90 องศาพร้อมกับโครงสร้างการบิดของโมเลกุล ซึ่งอยู่ในแนวเดียวกับแกนแสงของโพลาไรเซอร์ด้านหลังและส่งผ่านเพื่อสร้างสถานะที่สว่าง

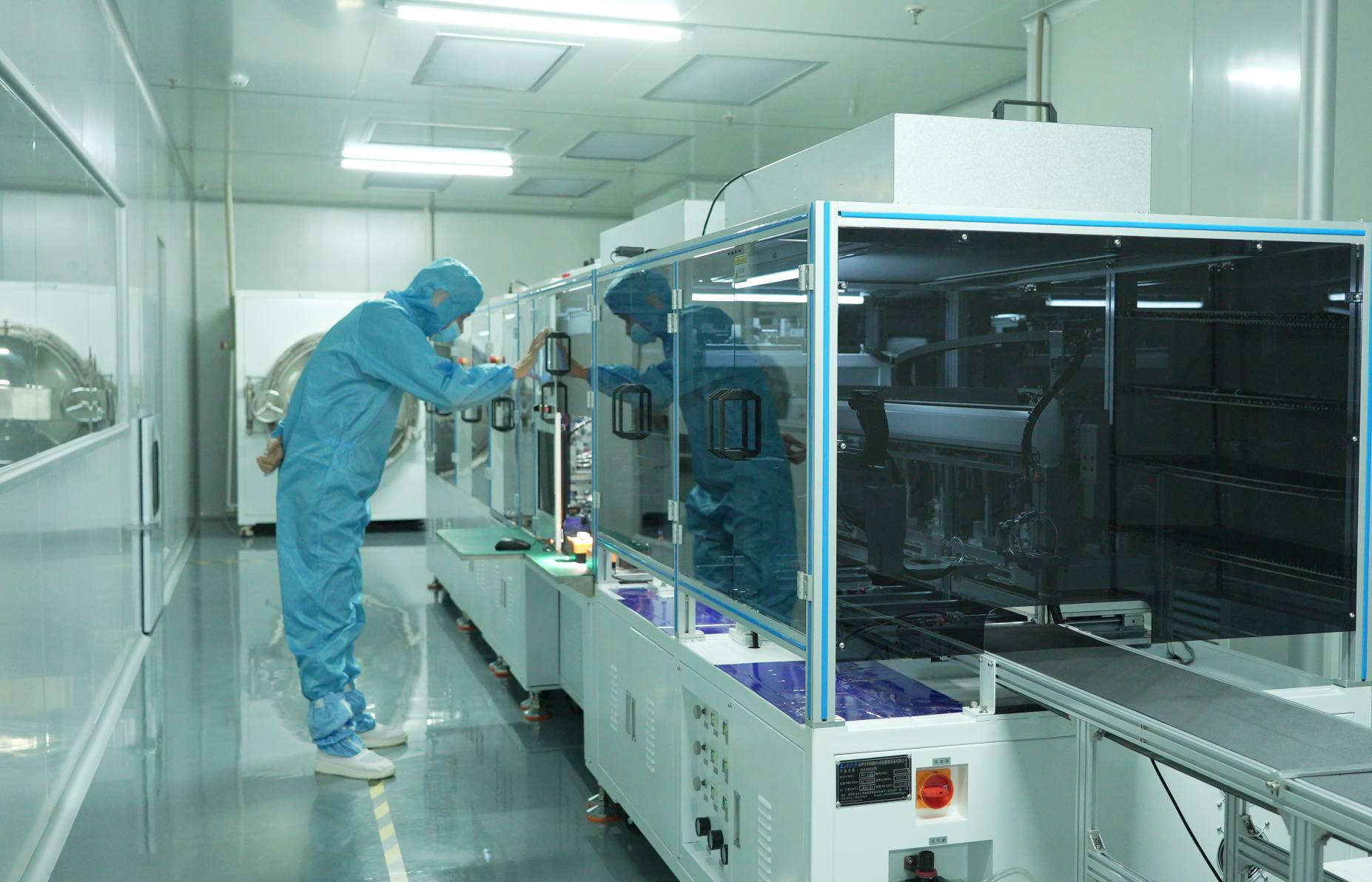

คุณค่าของการผลิตแบบมืออาชีพ

การป้องกันไฟฟ้าสถิตก็มีความสำคัญไม่แพ้กัน ในสถานะไม่ทำงาน IC ขับเคลื่อนควรรักษาเส้นทางคายประจุไว้เพื่อป้องกันการสะสมของไฟฟ้าสถิตในระยะยาวไม่ให้ส่งผลต่ออายุการใช้งานของอุปกรณ์ ในขณะเดียวกัน จะต้องตรวจสอบให้แน่ใจว่าวงจรขับเคลื่อนกำจัดส่วนประกอบ DC ใดๆ โดยสิ้นเชิง เนื่องจาก DC ที่ตกค้างจะทำให้อายุการใช้งานของหน้าจอ LCD สั้นลงอย่างมาก

เกี่ยวกับ ซีเอ็นเค

- CNK Electronics (โดยย่อของ CNK) ก่อตั้งขึ้นที่เมืองเซินเจิ้นในปี 2010 โดยได้ขยายโรงงานชั้นนำของโลกในเมืองหลงเอียน มณฑลฝูเจี้ยนในปี 2019 โดยเป็นองค์กรที่เชี่ยวชาญและสร้างสรรค์นวัตกรรมที่เชี่ยวชาญด้านการออกแบบ การพัฒนา การผลิต และการขายผลิตภัณฑ์จอแสดงผล CNK ให้บริการลูกค้าด้วยโมดูลจอแสดงผลขนาดเล็กและขนาดกลาง โซลูชัน และบริการที่มีคุณภาพดีเยี่ยมทั่วโลกอย่างครบครัน CNK มุ่งเน้นด้านเทคโนโลยีและมีคุณภาพสูง รักษาการพัฒนาที่ยั่งยืน ทำงานเพื่อเสนอบริการที่ดีขึ้นและมีเสถียรภาพแก่ลูกค้า
