ศิลปะแห่งการแสดงผลที่แม่นยำ: การถอดรหัสพารามิเตอร์ทางเทคนิคหลักของหน้าจอ LCD

ในยุคปัจจุบันที่มีการพัฒนาอุปกรณ์อัจฉริยะอย่างรวดเร็ว หน้าจอ LCD ทำหน้าที่เป็นอินเทอร์เฟซหลักสำหรับการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์ และประสิทธิภาพของหน้าจอจะกำหนดคุณภาพของประสบการณ์ผู้ใช้โดยตรง ไม่ว่าจะเป็นในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคหรือการควบคุมทางอุตสาหกรรม ความต้องการประสิทธิภาพจอแสดงผลก็เข้มงวดมากขึ้นเรื่อยๆ ในฐานะผู้ผลิตจอ LCD มืออาชีพ เราเข้าใจอย่างลึกซึ้งว่าความเข้าใจอย่างถ่องแท้เกี่ยวกับเทคโนโลยี LCD เป็นรากฐานสำหรับการตัดสินใจเลือกและการออกแบบที่ถูกต้อง บทความนี้จะวิเคราะห์ตัวบ่งชี้ทางเทคนิคหลักที่กำหนดคุณภาพของโมดูล LCD อย่างเป็นระบบ

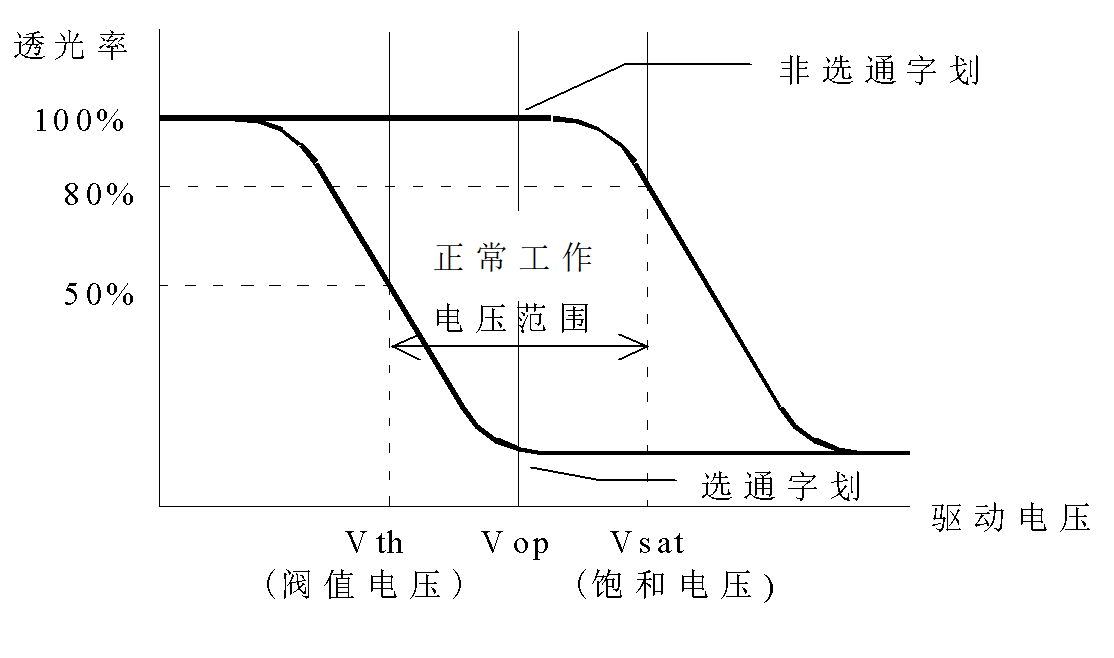

1. ลักษณะการตอบสนองด้วยไฟฟ้าออปติก: พื้นฐานทางกายภาพของการควบคุมการแสดงผล

ลักษณะการตอบสนองด้วยไฟฟ้าออปติกคือแกนกลางทางกายภาพของเทคโนโลยีจอแสดงผลคริสตัลเหลว โดยอธิบายความสัมพันธ์เชิงฟังก์ชันระหว่างการส่งผ่านของหน้าจอ LCD และแรงดันไฟฟ้าที่ใช้ขับเคลื่อนได้อย่างแม่นยำ เส้นโค้งลักษณะไม่เชิงเส้นนี้เป็นพื้นฐานในการบรรลุระดับสีเทาและการแสดงภาพ การตอบสนองทางอิเล็กโทรออปติกที่ได้รับการปรับปรุงอย่างดีหมายถึงแรงดันไฟฟ้าที่ลดลง อัตราคอนทราสต์ที่สูงขึ้น และการสร้างสีที่แม่นยำยิ่งขึ้น ซึ่งเป็นจุดเริ่มต้นสำหรับการออกแบบจอแสดงผลระดับไฮเอนด์ทั้งหมด

2. อัตราส่วนคอนทราสต์: องค์ประกอบหลักของความชัดเจนของภาพ

อัตราความคมชัด ซึ่งกำหนดเป็นอัตราส่วนของความสว่างระหว่างสถานะเปิด (ใช้งานอยู่) และสถานะปิด (ไม่ใช้งาน) เป็นพารามิเตอร์หลักในการตัดสินความคมชัดและความลึกของภาพ โดยทั่วไป เมื่ออัตราส่วนคอนทราสต์เกิน 5:1 ดวงตาของมนุษย์จะรับรู้ภาพที่คมชัด อย่างไรก็ตาม อัตราคอนทราสต์ของ LCD นั้นเป็นตัวแปรไดนามิก ขึ้นอยู่กับมุมมองและแสงโดยรอบเป็นอย่างมาก ซึ่งนำไปสู่ตัวชี้วัดหลักถัดไป นั่นคือคุณลักษณะของมุมมอง

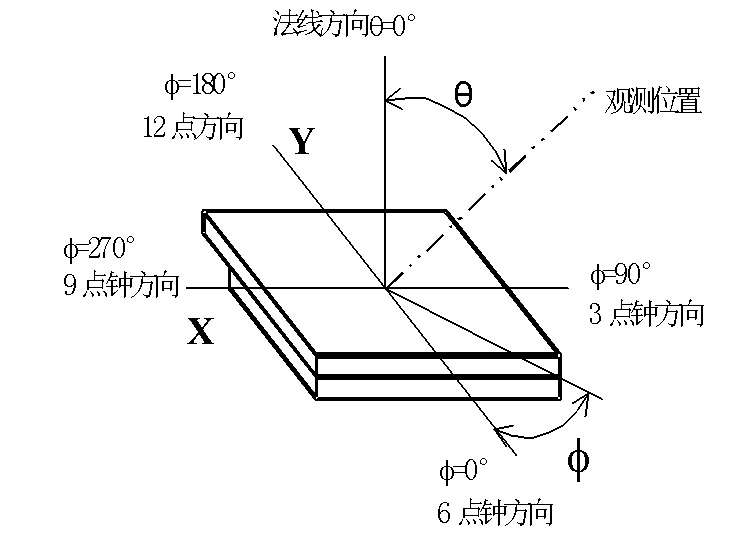

3. ช่วงมุมมองภาพ: การทำงานร่วมกันที่แม่นยำของการจัดตำแหน่งระดับโมเลกุลและทัศนศาสตร์

ช่วงมุมมองเป็นตัวบ่งชี้ที่ครอบคลุมซึ่งจะประเมินความสามารถของโมดูล LCD ในการรักษาคุณภาพการแสดงผลเมื่อมองนอกแกน ไม่ใช่ค่าคงที่ แต่ถูกกำหนดโดยมุมกรวยเชิงพื้นที่ ซึ่งอัตราส่วนคอนทราสต์จะลดลงจนถึงขีดจำกัดล่างที่ยอมรับได้ (เช่น 5:1) สาระสำคัญอยู่ที่ปฏิสัมพันธ์ที่ซับซ้อนระหว่างการวางแนวของโมเลกุลคริสตัลเหลวและสถานะโพลาไรเซชันของแสงที่ตกกระทบ

ความลึกทางเทคนิค:

โหมดกำหนดขอบเขต:ความท้าทายด้านอุณหภูมิกว้าง: ในสถานการณ์การใช้งานที่อุณหภูมิกว้าง ความล่าช้าในการตอบสนองที่อุณหภูมิต่ำไม่สามารถละเลยได้ ตัวอย่างเช่น โมดูล TN LCD ที่อุณหภูมิกว้างอาจมีเวลาตอบสนองสูงสุด 10 วินาทีที่ -30°C ทำให้เกิดรอยเปื้อนของภาพอย่างรุนแรง ผู้ผลิตจอแสดงผล LCD จำเป็นต้องเลือกวัสดุคริสตัลเหลวอย่างระมัดระวัง และปรับพารามิเตอร์การขับขี่สำหรับช่วงอุณหภูมิการทำงานเป้าหมาย เพื่อให้มั่นใจถึงประสิทธิภาพการตอบสนองที่ใช้งานได้แม้ภายใต้สภาวะที่รุนแรง

ข้อจำกัดของสายไดรเวอร์ (มัลติเพล็กซ์):ในหน้าจอ LCD ที่ใช้การขับขี่แบบมัลติเพล็กซ์ เมื่อจำนวนเส้นไดรเวอร์ (เส้น COM) เพิ่มขึ้น อัตราส่วนแรงดันไฟฟ้าที่มีประสิทธิภาพที่ใช้กับพิกเซลก็จะลดลง การไม่มีอุดมคติทางไฟฟ้านี้นำไปสู่การหดตัวของประสิทธิภาพของมุมมองโดยตรง ดังนั้น สำหรับหน้าจอส่วนของตัวละครที่มีความละเอียดสูง มุมมองในการรับชมมักจะกลายเป็นข้อแลกเปลี่ยนที่สำคัญกับรูปแบบการขับขี่

สำหรับการใช้งานที่มีข้อกำหนดมุมมองคงที่ หน้าจอ LCD แบบปรับแต่งเองจะมอบโซลูชันที่เหมาะสมที่สุด ผู้ผลิตจอแสดงผล LCD มืออาชีพสามารถ "กำหนดทิศทาง" มุมมองที่เหมาะสมที่สุดไปยังพื้นที่สังเกตเป้าหมายได้โดยการปรับพารามิเตอร์ เช่น ทิศทางของเลเยอร์การจัดตำแหน่ง และเพิ่มประสิทธิภาพช่องว่างของเซลล์และผลิตภัณฑ์การหักเหของแสง (Δn·d) ซึ่งจะช่วยเพิ่มประสิทธิภาพการใช้ทรัพยากรการแสดงผลให้สูงสุด

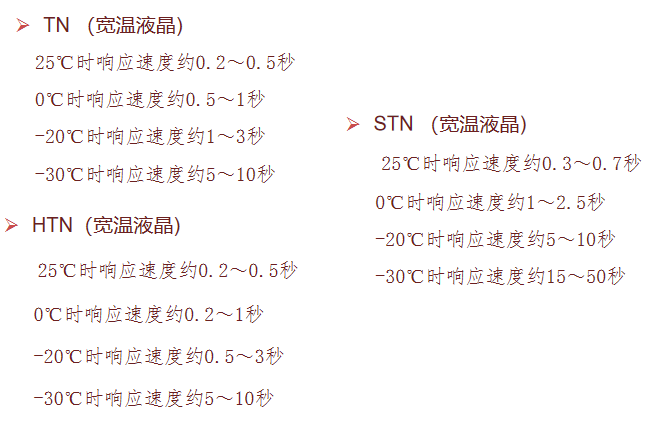

4. ความเร็วในการตอบสนอง: การขึ้นอยู่กับอุณหภูมิของการตอบสนองแบบไดนามิก

ความเร็วในการตอบสนอง รวมถึงเวลาที่เพิ่มขึ้น (Tr) และเวลาตก (Tf) จะวัดความเร็วที่หน้าจอ LCD ตอบสนองต่อสัญญาณ คุณสมบัติทางรีโอโลจีของผลึกเหลวเป็นตัวกำหนดว่าอุณหภูมิจะขึ้นอยู่กับอุณหภูมิที่สูง ยิ่งอุณหภูมิต่ำลง ความหนืดของผลึกเหลวก็จะสูงขึ้น และความเร็วในการตอบสนองก็จะช้าลง

ประสิทธิภาพอุณหภูมิห้อง: ที่ 25°C เวลาตอบสนองของผลิตภัณฑ์ TN/HTN โดยทั่วไปจะอยู่ในช่วง 150-300 มิลลิวินาที ในขณะที่ผลิตภัณฑ์ STN เนื่องจากมุมการบิดของโมเลกุลที่ใหญ่กว่าจะช้ากว่าเล็กน้อยประมาณ 200-350 มิลลิวินาที ซึ่งเพียงพอสำหรับความต้องการการแสดงผลแบบคงที่หรือรีเฟรชช้าส่วนใหญ่

ความท้าทายด้านอุณหภูมิกว้าง: ในสถานการณ์การใช้งานที่อุณหภูมิกว้าง ความล่าช้าในการตอบสนองที่อุณหภูมิต่ำไม่สามารถละเลยได้ ตัวอย่างเช่น โมดูล TN LCD ที่อุณหภูมิกว้างอาจมีเวลาตอบสนองสูงสุด 10 วินาทีที่ -30°C ทำให้เกิดรอยเปื้อนของภาพอย่างรุนแรง ผู้ผลิตจอแสดงผล LCD จำเป็นต้องเลือกวัสดุคริสตัลเหลวอย่างระมัดระวัง และปรับพารามิเตอร์การขับขี่สำหรับช่วงอุณหภูมิการทำงานเป้าหมาย เพื่อให้มั่นใจถึงประสิทธิภาพการตอบสนองที่ใช้งานได้แม้ภายใต้สภาวะที่รุนแรง

5. การใช้พลังงาน: ปรัชญาของประสิทธิภาพระบบระดับไมโครแอมป์

การใช้พลังงานต่ำเป็นรากฐานสำคัญของเทคโนโลยี LCD ในตลาดอุปกรณ์พกพา การใช้พลังงานทั้งหมดของโมดูล LCD ส่วนใหญ่ประกอบด้วยการชาร์จ/คายประจุแบบคาปาซิทีฟของวงจรขับเคลื่อน และการสูญเสียอิเล็กทริกของวัสดุคริสตัลเหลว ความต้านทานไฟฟ้าจำนวนมากของวัสดุคริสตัลเหลวเองเป็นกุญแจสำคัญในการรักษาการใช้พลังงานคงที่ที่ต่ำเป็นพิเศษ หากวัสดุปนเปื้อน ส่งผลให้ค่าความต้านทานลดลง การใช้พลังงานอาจเพิ่มขึ้นอย่างผิดปกติ ดังนั้น การควบคุมการใช้พลังงานที่ยอดเยี่ยมจึงสะท้อนถึงการควบคุมความบริสุทธิ์ของวัสดุและกระบวนการผลิตของผู้ผลิตจอแสดงผล LCD อย่างเข้มงวด ทำให้มั่นใจได้ว่าหน้าจอ LCD ที่คุณได้รับจะรักษาข้อได้เปรียบของการใช้พลังงานระดับไมโครแอมป์ได้อย่างเสถียรตลอดวงจรชีวิตทั้งหมด

บทสรุป

ในสภาพแวดล้อมปัจจุบันที่ผลิตภัณฑ์มาตรฐานมักจะไม่สามารถตอบสนองความต้องการเฉพาะได้อย่างสมบูรณ์ หน้าจอ LCD ที่ปรับแต่งได้กลายมาเป็นกุญแจสำคัญในการบรรลุการสร้างความแตกต่างของผลิตภัณฑ์ ด้วยการร่วมมือกับผู้ผลิตจอแสดงผล LCD ที่เชี่ยวชาญด้านเทคนิคเพื่อจับคู่พารามิเตอร์ทางเทคนิคหลักที่กล่าวถึงข้างต้นกับสถานการณ์การใช้งานของคุณอย่างลึกซึ้ง คุณสามารถพัฒนาโมดูล LCD ที่จะค้นหาสมดุลที่เหมาะสมที่สุดระหว่างมุมมองภาพ การใช้พลังงาน ประสิทธิภาพอุณหภูมิ และต้นทุน ท้ายที่สุดจะมอบประสบการณ์การมองเห็นที่ไร้ที่ติในผลิตภัณฑ์ของคุณ
