กรอบ: การวิเคราะห์องค์ประกอบโครงสร้างพื้นฐานในโมดูล LCD

- โมดูล LCD (LCM) เป็นผลิตภัณฑ์บูรณาการที่รวมฟังก์ชันการแสดงผลไว้ในโมดูลแบบสแตนด์อโลน โดยทั่วไปจะประกอบด้วยหน้าจอ LCD, วงจรไดรเวอร์ PCB, หน่วยแบ็คไลท์, ขั้วต่อ และส่วนประกอบโครงสร้างที่จำเป็น ในฐานะผู้ผลิตจอแสดงผล LCD เมื่อเราออกแบบและผลิตหน้าจอ LCD มาตรฐานและแบบปรับแต่งได้หลากหลาย แต่ละส่วนประกอบจะถูกเลือกและปรับให้เหมาะสมตามฟังก์ชันเฉพาะของมัน กรอบ (หรือเรียกอีกอย่างว่ากรอบโลหะหรือกรอบ) เป็นอุปกรณ์เสริมพื้นฐานชิ้นหนึ่งที่ทำหน้าที่เป็นโครงสร้างหลัก

I. ฟังก์ชันหลักของ Bezel ใน LCM

ภายในโมดูล LCD ขอบหน้าปัดทำหน้าที่พื้นฐานทางกายภาพที่สำคัญสามประการเป็นหลัก:

การสนับสนุนทางกลและการตรึง

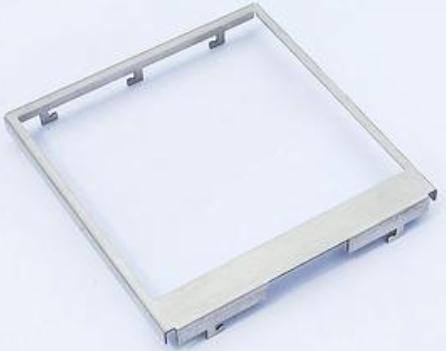

กรอบมีกรอบด้านนอกที่แข็งแกร่งสำหรับส่วนประกอบภายในที่ค่อนข้างเปราะบางของ LCM เช่น กระจก LCD, PCB และยูนิตแบ็คไลท์ ความแข็งแกร่งที่นำเสนอโดยวัสดุโลหะช่วยป้องกันโมดูลไม่ให้เสียรูปหรือเสียหายเนื่องจากความเครียดระหว่างการขนส่ง การประกอบ หรือการใช้งานได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงเสถียรภาพของโครงสร้างโดยรวม สำหรับหน้าจอ LCD ที่ปรับแต่งเอง ขนาดและรูปร่างของกรอบจะต้องสอดคล้องกับการออกแบบโดยรวมอย่างแม่นยำ

การเปิดใช้งานการต่อสายดินและการป้องกันแม่เหล็กไฟฟ้า

ในสถานการณ์การใช้งานหลายๆ แบบ โมดูล LCD จำเป็นต้องมีระดับภูมิคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้าในระดับหนึ่ง ด้วยการเชื่อมต่อกรอบเข้ากับสายกราวด์ของระบบอย่างเหมาะสม จะทำให้เกิดชั้นเกราะป้องกันที่มีประสิทธิภาพขึ้น ซึ่งจะช่วยลดผลกระทบของการรบกวนจากภายนอกต่อวงจรไดรเวอร์ภายใน และยับยั้งการรั่วไหลของสัญญาณของโมดูลเอง ซึ่งจะช่วยปรับปรุงประสิทธิภาพความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) โดยรวมของผลิตภัณฑ์ขั้นสุดท้าย

รับประกันความน่าเชื่อถือของการเชื่อมต่อไฟฟ้า

ในการออกแบบที่ใช้ตัวเชื่อมต่ออีลาสโตเมอร์นำไฟฟ้า (แถบม้าลาย) เพื่อเชื่อมต่อแผง LCD เข้ากับไดรเวอร์ PCB กรอบนี้ให้การบีบอัดที่สม่ำเสมอและเสถียรสำหรับแถบเหล่านี้ด้วยขนาดที่แม่นยำและแรงจับยึด นี่คือกุญแจสำคัญในการรับประกันการนำไฟฟ้าที่เชื่อถือได้และความต้านทานการสัมผัสที่เสถียรระหว่างทั้งสองส่วน ซึ่งส่งผลกระทบโดยตรงต่อความเสถียรของเอาต์พุตของจอแสดงผล

ครั้งที่สอง การเลือกใช้วัสดุกรอบ: การปฏิบัติทางวิศวกรรมที่สมดุล

ประสิทธิภาพ ราคา และความเหมาะสมของกรอบขึ้นอยู่กับวัสดุฐานและพื้นผิว จากประสบการณ์การผลิตที่มีมายาวนาน โดยทั่วไปโมดูล LCD และสภาพแวดล้อมการใช้งานประเภทต่างๆ จะสอดคล้องกับตรรกะการเลือกวัสดุต่อไปนี้:

SPCC (เหล็กรีดเย็น เคลือบด้วยอิเล็กโทรโฟเรซิสสีดำ)

ตัวเลือกทั่วไปและคุ้มค่าที่สุด ใช้กันอย่างแพร่หลายใน LCM แบบโมโนที่คำนึงถึงต้นทุนและโมดูล TFT ขนาดเล็กบางตัว พื้นผิวอิเล็กโตรโฟรีซิสสีดำให้ความต้านทานต่อสนิมขั้นพื้นฐานและมีรูปลักษณ์สีดำที่สม่ำเสมอ แต่พื้นผิวมีความสามารถในการบัดกรีต่ำ

SPCC (พร้อมการ ชุบผิวนิกเกิล)

เลือกเมื่อจำเป็นต้องบัดกรีบางส่วนของกรอบ (เช่น หมุดยึด) เข้ากับ PCB หลักโดยตรง ชั้นชุบนิกเกิลมีความสามารถในการบัดกรีและต้านทานการเกิดออกซิเดชันได้ดีขึ้น

SECC (เหล็กแผ่นสังกะสี)

นิยมใช้ในโมดูลจอแสดงผล TFT ขนาดใหญ่กว่า ชั้นสังกะสีบนพื้นผิวให้คุณสมบัติป้องกันการกัดกร่อนได้ดีเยี่ยม ทำให้เหมาะสำหรับผลิตภัณฑ์ที่ต้องการความน่าเชื่อถือด้านสิ่งแวดล้อมในระยะยาวที่สูงกว่า แม้ว่าพื้นผิวจะไม่เหมาะสำหรับการบัดกรีโดยตรงก็ตาม

CHP (เหล็กวิลาด)

เลือกเมื่อการออกแบบต้องการให้กรอบมีพินจำนวนมากที่ต้องมีการบัดกรี และจุดที่คุณภาพและประสิทธิภาพของข้อต่อบัดกรีเป็นสิ่งสำคัญ มันมีความสามารถในการบัดกรีที่ดีที่สุด แต่วัสดุฐานนั้นมีความต้านทานการเกิดสนิมโดยเฉลี่ย

สแตนเลส (เช่น SUS304)

นำไปใช้ในด้านที่มีความต้องการพิเศษ เช่น อุปกรณ์ทางการแพทย์ อุปกรณ์กลางแจ้ง หรืออุปกรณ์อุตสาหกรรมระดับไฮเอนด์ สถานการณ์เหล่านี้ต้องการวัสดุที่มีมาตรฐานความต้านทานการกัดกร่อน ความแข็งแรง และความสะอาดที่ยอดเยี่ยม แต่ต้นทุนก็สูงกว่ามากเช่นกัน

III. รายละเอียดการออกแบบเชิงปฏิบัติ

การออกแบบกรอบสะท้อนถึงการพิจารณาทางวิศวกรรมเชิงปฏิบัติ รายละเอียดโดยทั่วไปคือขนาดช่องด้านในของกรอบมักจะใหญ่กว่าขนาดด้านนอกของกระจก LCD 0.1-0.2 มม. ต่อด้าน ช่องว่างนี้ไม่ใช่การกำกับดูแล มีจุดมุ่งหมายเพื่อรองรับความทนทานต่อการผลิตและการประกอบอย่างหลีกเลี่ยงไม่ได้ และเพื่อป้องกันความเครียดจากการพัฒนาเนื่องจากค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกันของโลหะและแก้วในระหว่างการเปลี่ยนแปลงอุณหภูมิ ซึ่งอาจนำไปสู่การแตกร้าวของ LCD

เบื้องหลังหน้าจอ LCD ที่ปรับแต่งเองทุกจอมีการออกแบบขอบจอที่แสดงถึงโซลูชันเชิงปฏิบัติอันเป็นผลจากการแลกเปลี่ยนอย่างครอบคลุมระหว่างข้อกำหนดการใช้งาน ความเป็นไปได้ในการผลิต ความแข็งแกร่งของโครงสร้าง และต้นทุนโดยรวม

บทสรุป

สำหรับผู้ผลิตจอแสดงผล LCD เช่น CNK Electronics การผลิตโมดูล LCD ที่เชื่อถือได้หมายถึงการมีความเข้าใจอย่างถ่องแท้และการควบคุมส่วนประกอบพื้นฐานทุกอย่างอย่างกรอบอย่างแม่นยำ คุณค่าของกรอบหน้าปัดไม่ได้อยู่ที่แนวคิดทางเทคโนโลยีขั้นสูง แต่อยู่ที่ความน่าเชื่อถือและความเสถียรของการใช้งาน ด้วยความเข้าใจอย่างลึกซึ้งในประเด็นพื้นฐานนี้ เราจึงมั่นใจได้ว่าหน้าจอ LCD ทุกจอที่เรานำเสนอ ไม่ว่าจะเป็นผลิตภัณฑ์มาตรฐานหรือ LCD ที่ปรับแต่งอย่างล้ำลึก จะทำงานได้อย่างเสถียรและทนทานภายในการใช้งานที่ต้องการ
