ลิงค์ที่แม่นยำ: การถอดรหัสเทคโนโลยีของตัวเชื่อมต่อยางที่เป็นสื่อกระแสไฟฟ้าในโมดูลแสดงผล LCM

ในโลกที่ชาญฉลาดและเชื่อมโยงถึงกันในปัจจุบัน อินเทอร์เฟซการแสดงผลที่ชัดเจนและเชื่อถือได้ถือเป็นรากฐานสำคัญของปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักร ผู้ให้บริการหลักของประสบการณ์นี้คือโมดูลจอแสดงผลคริสตัลเหลว (LCM) เนื่องจากเป็นผลิตภัณฑ์หลักที่ผู้ผลิตจอแสดงผล LCD จัดส่ง LCM จึงรวมอุปกรณ์แสดงผลคริสตัลเหลว, ไดรเวอร์ IC, PCB, ไฟแบ็คไลท์ และส่วนประกอบโครงสร้างเข้าไว้ในหน่วยเดียว ทำให้บรรลุฟังก์ชันที่สมบูรณ์ในการแปลงสัญญาณวงจรให้เป็นภาพที่มองเห็นได้ ไม่ว่าจะเป็นผลิตภัณฑ์มาตรฐานหรือหน้าจอ LCD ที่ปรับแต่งเป็นพิเศษ ความเสถียรเริ่มต้นจากความน่าเชื่อถือของทุกจุดเชื่อมต่อภายใน LCM ส่วนประกอบที่ดูเหมือนเรียบง่ายแต่สำคัญ ได้แก่ ขั้วต่อยางนำไฟฟ้า (มักเรียกว่าแถบม้าลาย) ทำหน้าที่เป็น "สะพานที่มองไม่เห็น" เพื่อให้มั่นใจว่าการส่งสัญญาณระหว่างหน้าจอ LCD และแผงวงจรไม่มีสิ่งกีดขวาง

ขั้วต่อยางนำไฟฟ้า: "สะพานสัญญาณ" ภายใน LCM

ขั้วต่อยางนำไฟฟ้าเกิดขึ้นจากการเคลือบลามิเนตชั้นนำไฟฟ้าและฉนวนสลับกัน ช่วยให้การเชื่อมต่อทางไฟฟ้ามีความเสถียรระหว่างหน้าจอ LCD และ PCB ผ่านการบีบอัดแบบยืดหยุ่น ประสิทธิภาพจะกำหนดความสมบูรณ์และความชัดเจนของสัญญาณการแสดงผลโดยตรง

การเลือกใช้วัสดุ: ศิลปะแห่งการปรับสมดุลซิลิโคนแข็งและซิลิโคนโฟม

วัสดุซิลิโคนแข็ง:มีความแข็งปานกลาง (35°~45°) และต้นทุนที่ต่ำกว่า อย่างไรก็ตาม มีแนวโน้มที่จะเกิดไฟฟ้าสถิตซึ่งสามารถดึงดูดฝุ่นได้ จึงต้องให้ความสำคัญกับความสะอาดของสภาพแวดล้อมในการประกอบเป็นพิเศษ

วัสดุซิลิโคนโฟม:ผลิตจากซิลิโคนที่มีฟอง ทำให้มีเนื้อสัมผัสที่นุ่มกว่า (ความแข็ง 20°~30°) ทนทานต่อการเสียรูปได้ดีกว่า และมีแนวโน้มที่จะปนเปื้อนน้อยกว่า เหมาะสำหรับการใช้งานโมดูล LCD ที่มีความแม่นยำและต้องการความสะอาดสูง

พารามิเตอร์การออกแบบที่แม่นยำ: รับประกันการเชื่อมต่อที่เชื่อถือได้

1. สนามชั้นสื่อกระแสไฟฟ้า:ระยะพิทช์ทั่วไปคือ 0.05 มม., 0.1 มม. และ 0.18 มม. การออกแบบต้องแน่ใจว่าแต่ละแผ่น PCB สัมผัสกับชั้นคาร์บอนที่เป็นสื่อกระแสไฟฟ้าอย่างน้อย 3 ชั้น (แนะนำให้ใช้ 4-5 ชั้นสำหรับระยะพิทช์ 0.05 มม.) นี่เป็นรายละเอียดที่ได้รับการควบคุมอย่างเข้มงวดโดย CNK ในการออกแบบหน้าจอ LCD แบบกำหนดเอง

2. ความกว้างของชั้นสื่อกระแสไฟฟ้า:ความกว้างตั้งแต่ 0.4 มม. ถึง 1.0 มม. สัมพันธ์กับความแข็งของตัวเชื่อมต่อและส่งผลต่อการออกแบบอัตราส่วนการบีบอัดโดยรวม วิศวกรของ CNK ทำการเลือกเป้าหมายตามโครงสร้างของโมดูล (ความกว้าง 0.6 มม. เป็นเรื่องปกติสำหรับตัวเชื่อมต่อ ≤2.0 มม., 0.8 มม. สำหรับตัวเชื่อมต่อที่มีขนาด ≥2.0 มม.)

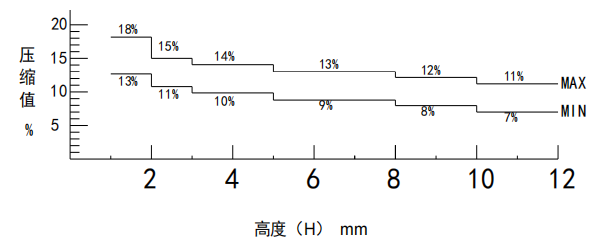

3. การควบคุมอัตราส่วนการบีบอัด:อัตราการบีบอัดที่เหมาะสมจะถูกควบคุมระหว่าง 10% ถึง 15% อัตราส่วนที่ต่ำกว่า 10% อาจทำให้ขั้วต่อหรือ PCB เสียรูปได้ ในขณะที่อัตราส่วนที่สูงกว่า 15% อาจทำให้ขั้วต่อหรือ PCB เสียรูปได้ CNK รับประกันปริมาณการบีบอัดที่ถูกต้องผ่านการคำนวณความสูงของส่วนประกอบ (h) อย่างแม่นยำ ซึ่งรับประกันความน่าเชื่อถือในระยะยาว

ตั้งแต่จอแสดงผลขาวดำขั้นพื้นฐานไปจนถึงอินเทอร์เฟซ HMI ที่ซับซ้อน ความน่าเชื่อถือของโมดูล LCD ทุกโมดูลขึ้นอยู่กับความเข้าใจอย่างลึกซึ้งและการควบคุมส่วนประกอบหลักอย่างแม่นยำ เช่น ขั้วต่อยางที่เป็นสื่อกระแสไฟฟ้า ในฐานะผู้ผลิตจอแสดงผล LCD ที่มีประสบการณ์ CNK Electronics ไม่เพียงแต่เจาะลึกคุณสมบัติของวัสดุและการออกแบบพารามิเตอร์เพื่อให้แน่ใจว่ามีความต้านทานต่ำและมีเสถียรภาพสูงในการส่งสัญญาณ แต่ยังขยายความเชี่ยวชาญในรายละเอียดนี้ไปสู่โซลูชัน LCD แบบกำหนดเองที่ครอบคลุมอีกด้วย เราเชื่อว่า "การเชื่อมโยงที่แม่นยำ" ที่มองไม่เห็นเหล่านี้เชื่อมโยงนวัตกรรมทางเทคโนโลยีเข้ากับความน่าเชื่อถือด้านคุณภาพ สนับสนุน CNK และลูกค้าของเราในขณะที่เราร่วมกันก้าวไปสู่อนาคตของจอแสดงผลที่ยอดเยี่ยมยิ่งขึ้น
