การวิเคราะห์ที่ครอบคลุมของเทคโนโลยี LCD Black (ตอนที่ 1): โครงสร้างและการเชื่อมต่อ การปลดล็อกโค้ดหลักของจอแสดงผล

ในโลกปัจจุบันที่อุปกรณ์อิเล็กทรอนิกส์แพร่หลาย จอแสดงผลคริสตัลเหลว (LCD) ทำหน้าที่เป็นอินเทอร์เฟซหลักสำหรับการโต้ตอบระหว่างมนุษย์กับเครื่องจักร และความสามารถด้านเทคนิคของจอแสดงผลจะกำหนดประสบการณ์ของผู้ใช้อุปกรณ์โดยตรง ตั้งแต่อุปกรณ์สวมใส่อัจฉริยะไปจนถึงระบบควบคุมทางอุตสาหกรรม ตั้งแต่จอแสดงผลในรถยนต์ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เบื้องหลังผลิตภัณฑ์ LCD ในสถานการณ์ที่แตกต่างกันนั้นมีโครงสร้างและเทคโนโลยีการเชื่อมต่อที่ออกแบบมาอย่างพิถีพิถัน ในฐานะผู้ผลิตจอแสดงผล LCD แบบกำหนดเองระดับมืออาชีพและโรงงานจอแสดงผล LCD ที่ทรงพลัง CNK เป็นองค์กรเทคโนโลยีขั้นสูงที่เชี่ยวชาญและซับซ้อนโดยเฉพาะสำหรับการวิจัยและพัฒนา การผลิต และการขายอุปกรณ์แสดงผลและผลิตภัณฑ์ HMI (อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร)

วันนี้ เราจะดำเนินการวิเคราะห์เชิงลึกเกี่ยวกับพื้นฐานหลักของ LCD ซึ่งช่วยให้คุณเข้าใจตรรกะพื้นฐานของเทคโนโลยีการแสดงผล

I. โครงสร้างผลิตภัณฑ์: โซลูชันการแสดงผลแบบสั่งทำพิเศษ

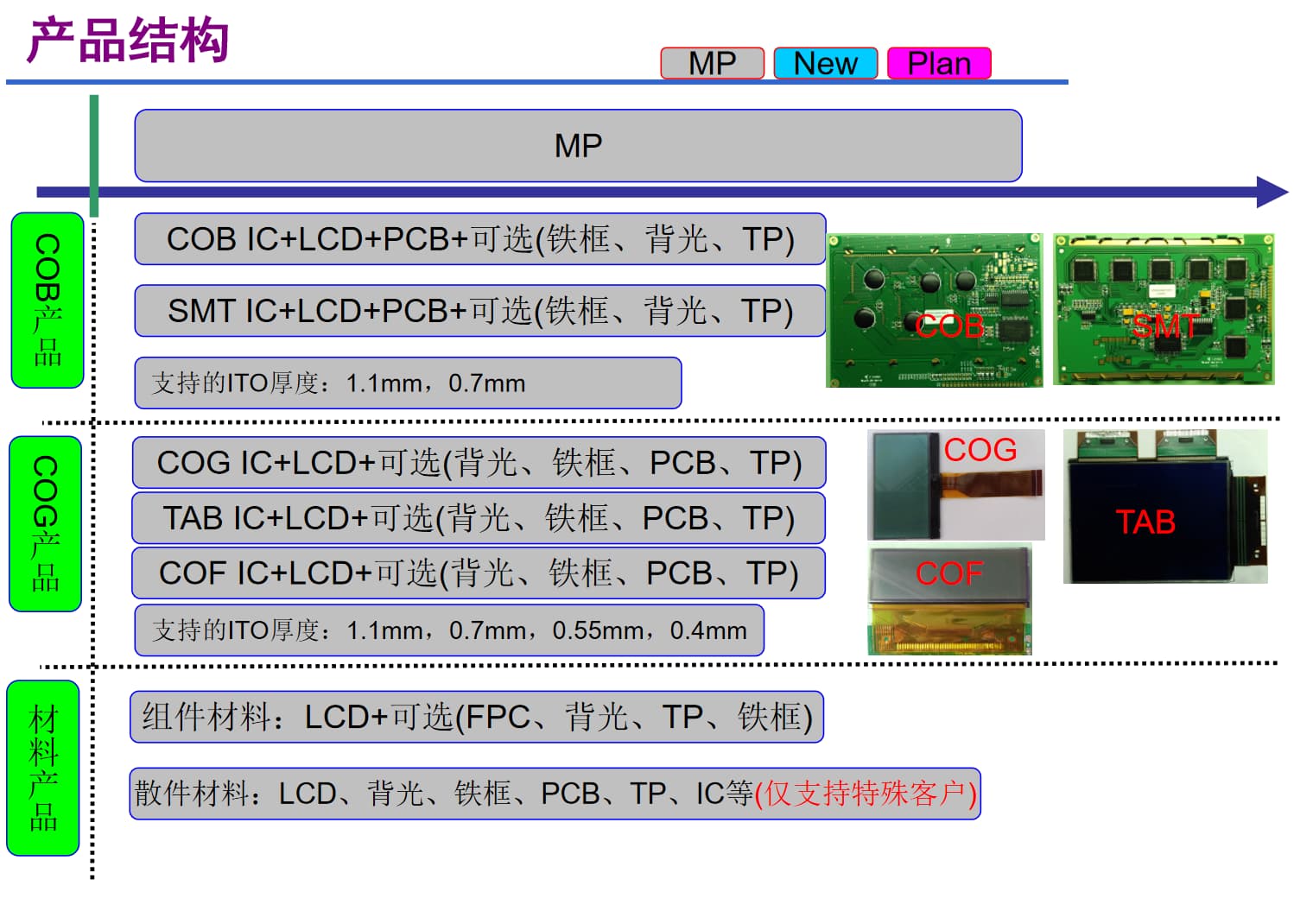

โครงสร้างผลิตภัณฑ์ของ LCD ไม่ได้มีขนาดเดียวพอดี แต่ได้รับการปรับแต่งตามสถานการณ์การใช้งานและข้อกำหนดด้านประสิทธิภาพ ในฐานะบริษัทผู้ผลิตจอแสดงผลที่มีประสบการณ์ ผลิตภัณฑ์หลักของ CNK ได้แก่ LCD ขาวดำและโมดูลขาวดำ โมดูลจอแสดงผล TFT 0.96-15.6 นิ้ว โมดูล OLED และโมดูลปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักร HMI โครงสร้างผลิตภัณฑ์ส่วนใหญ่ประกอบด้วยผลิตภัณฑ์หลักสามประเภทและรูปแบบอนุพันธ์ต่างๆ:

1. ผลิตภัณฑ์ครบวงจร: ตัวเลือกกระแสหลักที่มีประสิทธิภาพและมีเสถียรภาพ

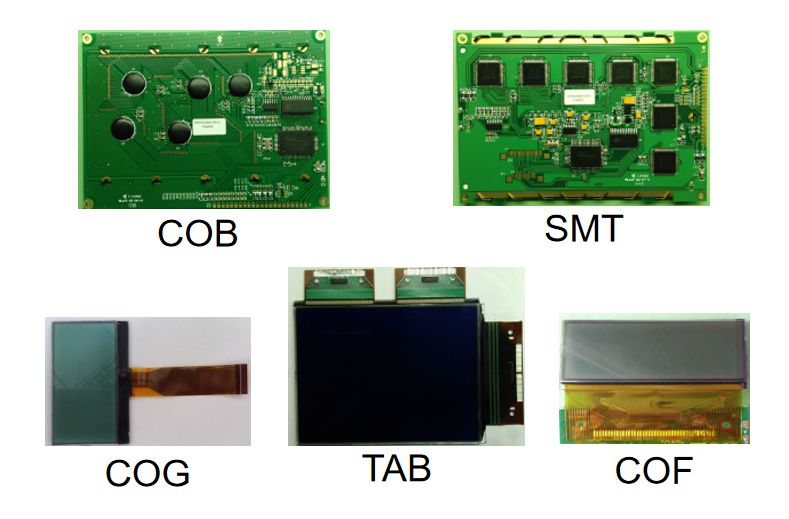

•  ผลิตภัณฑ์ซัง: ใช้สถาปัตยกรรมหลัก "IC + LCD + PCB" และสามารถติดตั้งส่วนประกอบเสริมได้ เช่น โครงเหล็ก ไฟแบ็คไลท์ และ TP (แผงสัมผัส) ด้วยการผสานรวมสูงและความเสถียรที่แข็งแกร่ง จึงมีการใช้กันอย่างแพร่หลายในสถานการณ์ที่มีข้อกำหนดด้านความน่าเชื่อถือที่เข้มงวด เช่น การควบคุมทางอุตสาหกรรมและอุปกรณ์ยานยนต์
•  ผลิตภัณฑ์ COG:ขึ้นอยู่กับ "IC + LCD" รองรับการเลือกอุปกรณ์เสริมที่ยืดหยุ่น เช่น ไฟแบ็คไลท์ โครงเหล็ก PCB และ TP แม้จะรับประกันประสิทธิภาพ แต่ก็ทำให้การออกแบบโครงสร้างง่ายขึ้น ทำให้เหมาะสำหรับอุปกรณ์สวมใส่อัจฉริยะ อุปกรณ์พกพาขนาดเล็ก และผลิตภัณฑ์อื่นๆ ที่มีข้อจำกัดด้านขนาดที่เข้มงวด
•  ผลิตภัณฑ์ SMT/COF/TAB:รวม SMT IC, COF IC และ TAB IC เข้ากับ LCD ตามลำดับ พร้อมด้วยอุปกรณ์เสริมเพิ่มเติม ซึ่งครอบคลุมความต้องการจอแสดงผลระดับกลางถึงระดับสูง หนึ่งในนั้นคือ รูปแบบ COF และ TAB มีความโดดเด่นในผลิตภัณฑ์ที่มีขอบจอแคบและมีความละเอียดสูง

2. ผลิตภัณฑ์ที่เป็นวัสดุ: ปรับให้เข้ากับความต้องการพิเศษได้อย่างยืดหยุ่น

•  วัสดุส่วนประกอบ:โดยมีศูนย์กลางอยู่ที่จอ LCD ซึ่งสามารถจับคู่กับส่วนประกอบต่างๆ เช่น FPC (วงจรพิมพ์แบบยืดหยุ่น) ไฟแบ็คไลท์ TP และโครงเหล็ก ช่วยให้ลูกค้าได้รับโซลูชันแบบกึ่งบูรณาการที่สร้างสมดุลระหว่างความยืดหยุ่นในการปรับแต่งและประสิทธิภาพการประกอบ
• วัสดุอะไหล่:นำเสนออะไหล่ครบชุด รวมถึง LCD ไฟแบ็คไลท์ โครงเหล็ก PCB TP และ IC ซึ่งรองรับเฉพาะความต้องการการปรับแต่งเชิงลึกของลูกค้าพิเศษเท่านั้น สิ่งนี้แสดงให้เห็นความสามารถในการปรับตัวที่ยืดหยุ่นของผู้ผลิตจอแสดงผล LCD แบบกำหนดเองได้อย่างสมบูรณ์ และเหมาะสำหรับสถานการณ์จอแสดงผลเฉพาะกลุ่มและเฉพาะบุคคล

เป็นที่น่าสังเกตว่าโครงร่างโครงสร้างที่แตกต่างกันของ CNK รองรับความหนาของ ITO ที่แตกต่างกัน: โครงร่าง COB และ SMT รองรับความหนา 1.1 มม. และ 0.7 มม. รูปแบบ COG, COF และ TAB ขยายเพิ่มเติมเป็น 0.55 มม. และ 0.4 มม. ความหนาของ ITO ที่บางลงทำให้อุปกรณ์มีขนาดเล็กลงและมีน้ำหนักเบา และยังสะท้อนถึงความแข็งแกร่งทางเทคนิคอันยอดเยี่ยมของโรงงานผลิตจอ LCD อีกด้วย

ครั้งที่สอง วิธีการเชื่อมต่อ: การออกแบบ "สะพาน" การส่งผ่านที่มีประสิทธิภาพ

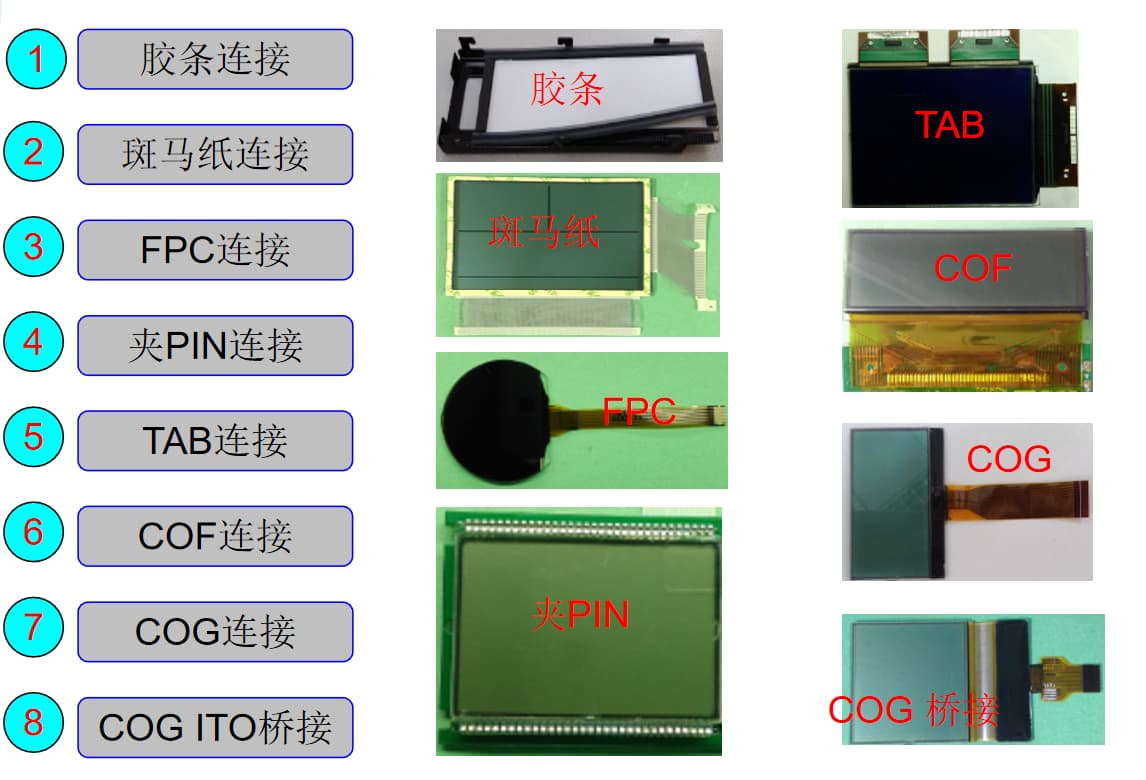

หากโครงสร้างผลิตภัณฑ์เป็น "โครงกระดูก" ของ LCD วิธีการเชื่อมต่อก็คือ "หลอดเลือด" ที่ไหลผ่าน ซึ่งส่งผลโดยตรงต่อความเสถียรของการส่งสัญญาณและความสะดวกในการประกอบผลิตภัณฑ์ ในฐานะบริษัทผู้ผลิตจอแสดงผลระดับมืออาชีพ CNK เชี่ยวชาญวิธีการเชื่อมต่อหลัก 8 วิธี ซึ่งครอบคลุมสถานการณ์การใช้งานที่แตกต่างกันอย่างสมบูรณ์:

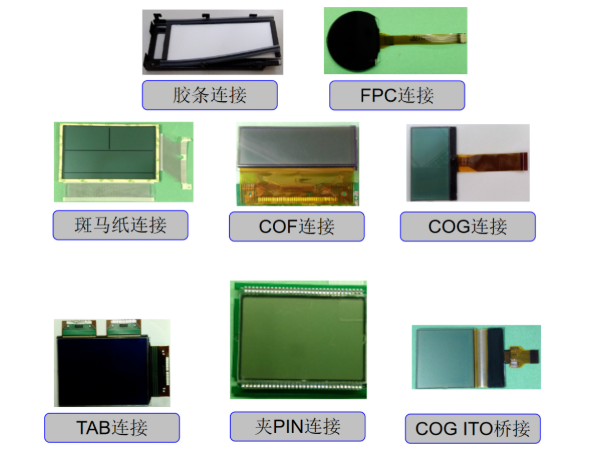

1. แผนการเชื่อมต่อพื้นฐาน: เรียบง่าย เชื่อถือได้ และควบคุมต้นทุนได้·

• การเชื่อมต่อแถบยาง:ใช้งานง่ายและต้นทุนต่ำ เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ทั่วไปที่มีความต้องการความเสถียรในการเชื่อมต่อต่ำ
• การเชื่อมต่อกระดาษม้าลาย:ด้วยค่าการนำไฟฟ้าและความยืดหยุ่นที่ดี จึงปรับให้เข้ากับการเสียรูปของโครงสร้างเล็กน้อย และมักใช้สำหรับเชื่อมต่อ LCD และ PCB ขนาดเล็ก
•  การเชื่อมต่อพินคลิป:ถอดแยกชิ้นส่วนได้ง่ายและสะดวกสำหรับการบำรุงรักษาในภายหลัง มีการใช้กันอย่างแพร่หลายในอุปกรณ์ที่ต้องมีการดีบักหรือเปลี่ยนส่วนประกอบบ่อยครั้ง

2. รูปแบบการเชื่อมต่อขั้นสูง: เสถียร มีประสิทธิภาพ และเหมาะสำหรับสถานการณ์ที่ซับซ้อน

• การเชื่อมต่อ FPC:เมื่อรวมกับวงจรพิมพ์ที่ยืดหยุ่น ก็สามารถเชื่อมต่อได้ในพื้นที่แคบและหลายมุม ทำให้เป็นรูปแบบที่ต้องการสำหรับอุปกรณ์สวมใส่อัจฉริยะ อุปกรณ์แบบพับได้ และผลิตภัณฑ์อื่น ๆ
• การเชื่อมต่อแท็บ:เชื่อมต่อ IC ไดรเวอร์เข้ากับ LCD โดยตรงผ่าน TAB (ฟิล์มนำไฟฟ้าแบบแอนไอโซทรอปิก) ลดโหนดการเชื่อมต่อและปรับปรุงประสิทธิภาพและความเสถียรในการส่งสัญญาณ
• การเชื่อมต่อฟันเฟือง:เชื่อม IC เข้ากับพื้นผิวแก้วของ LCD โดยตรง ซึ่งช่วยลดขนาดผลิตภัณฑ์ได้อย่างมากและปรับปรุงการบูรณาการ ซึ่งเป็นวิธีการเชื่อมต่อหลักสำหรับอุปกรณ์พกพาระดับไฮเอนด์
• การเชื่อมต่อ COF:IC ถูกบรรจุไว้บนแผ่นฟิล์มยืดหยุ่น จากนั้นจึงเชื่อมเข้ากับ LCD ซึ่งมีทั้งความยืดหยุ่นและการผสานรวมในระดับสูง ปรับให้เข้ากับความต้องการจอแสดงผลที่มีขอบจอแคบและความละเอียดสูง
• การเชื่อมโยง COG ITO:การออกแบบการเชื่อมต่อแบบพิเศษช่วยปรับเส้นทางการส่งสัญญาณให้เหมาะสมยิ่งขึ้น โดยมีประสิทธิภาพดีเยี่ยมใน LCD ขนาดใหญ่และมีคุณภาพของภาพสูง

ด้วยรูปแบบโครงสร้างที่หลากหลายและเทคโนโลยีการเชื่อมต่อที่เชื่อถือได้ CNK ในฐานะองค์กรคุณภาพสูงในด้านจอแสดงผล TFT ของจีน จึงนำเสนอโซลูชันการแสดงผลคุณภาพสูงสำหรับอุตสาหกรรมต่างๆ อย่างต่อเนื่อง ในบทความถัดไป เราจะมาดูการจำแนกประเภทและโหมดการแสดงผลของ LCD ต่อไป ดังนั้นโปรดคอยติดตาม!
