แสงพื้นหลัง LCM: บทบาทที่สำคัญของกรอบพลาสติกและเทปสองหน้า

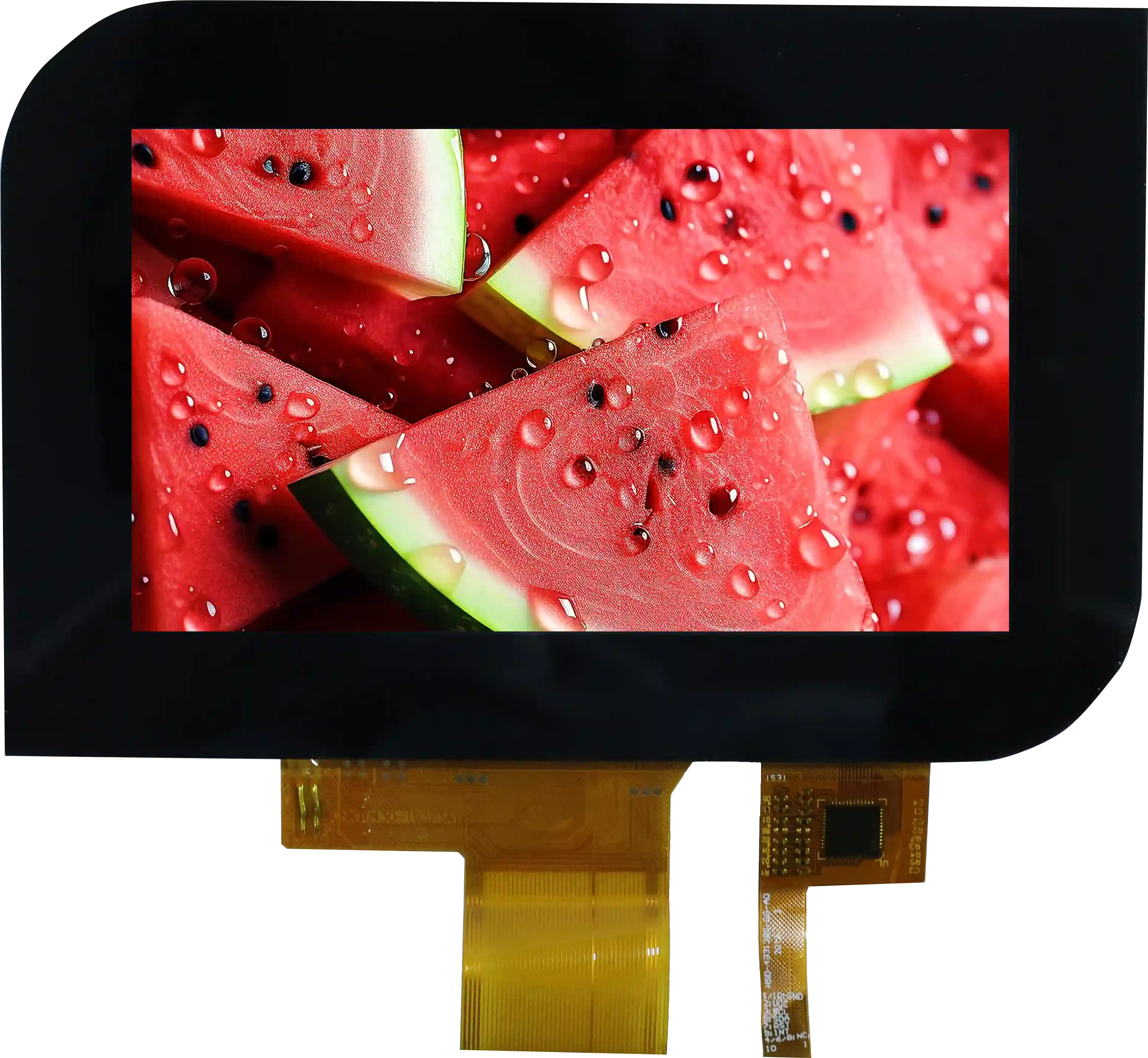

ในเทคโนโลยีการแสดงผลสมัยใหม่ หน้าจอผลึกเหลว (หน้าจอ LCD) ทำหน้าที่เป็นส่วนประกอบหลัก และประสิทธิภาพโดยรวมส่วนใหญ่ขึ้นอยู่กับโมดูลที่รวมอยู่ด้านหลัง ซึ่งก็คือ LCM (โมดูล LCD) LCM รวมอุปกรณ์แสดงผลคริสตัลเหลว วงจรขับเคลื่อน ส่วนประกอบโครงสร้าง และไฟแบ็คไลท์เข้าไว้ในโมดูลที่สมบูรณ์ โดยเอฟเฟกต์การส่องสว่างของไฟแบ็คไลท์จะกำหนดคุณภาพการมองเห็นขั้นสุดท้ายของจอแสดงผลโดยตรง ภายในโครงสร้างที่ซับซ้อนของไฟแบ็คไลท์ ส่วนประกอบต่างๆ เช่น กรอบพลาสติกและเทปสองหน้าทำงานร่วมกันกับชิ้นส่วนหลัก เช่น ฟิล์มกรองแสงและแหล่งกำเนิดแสง เพื่อให้มั่นใจในเสถียรภาพและประสิทธิภาพด้านแสงของโมดูลโดยรวม

แสงพื้นหลัง: รากฐานของการแสดงภาพ

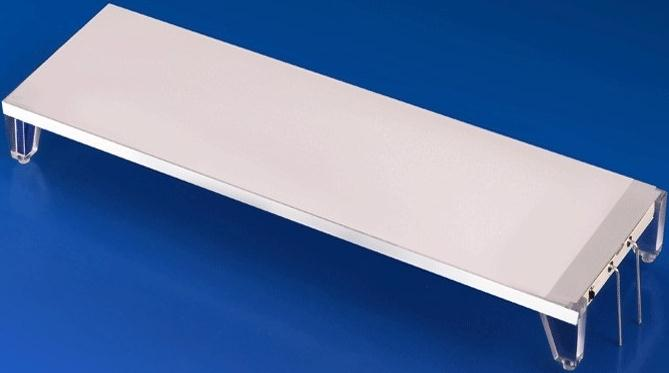

ไฟแบ็คไลท์ (BackLight) จะอยู่ด้านหลังหน้าจอคริสตัลเหลว และหน้าที่หลักของมันคือการแปลงแหล่งกำเนิดแสงแบบจุดให้เป็นแหล่งกำเนิดแสงบนพื้นผิวที่สม่ำเสมอและสว่าง การออกแบบด้านการมองเห็นส่งผลโดยตรงต่อความสม่ำเสมอของความสว่าง คอนทราสต์ และประสิทธิภาพของสีของโมดูลทั้งหมด ซึ่งมีความสำคัญอย่างยิ่งต่อโมดูลการแสดงผลสี (โมดูลจอแสดงผล TFT) แสงย้อนโดยทั่วไปประกอบด้วยแหล่งกำเนิดแสง แผ่นนำแสง ฟิล์มกรองแสงหลายชั้น กรอบพลาสติกที่มีโครงสร้าง และแผงไฟส่องสว่าง ทั้งหมดนี้ผสมผสานกันอย่างพิถีพิถัน นวัตกรรมอย่างต่อเนื่องในด้านนี้โดยผู้ผลิตจอแสดงผล LCD ชั้นนำหลายรายในประเทศจีนนั้นตั้งอยู่บนพื้นฐานความเข้าใจอย่างลึกซึ้งเกี่ยวกับบทบาทของแต่ละส่วนประกอบ

กรอบพลาสติก: ผู้พิทักษ์คู่ด้านทัศนศาสตร์และโครงสร้าง

กรอบพลาสติกทำหน้าที่เป็นโครงกระดูกของไฟแบ็คไลท์ ซึ่งไม่เพียงแต่ให้การสนับสนุนและการปกป้องกลไกที่จำเป็นเท่านั้น แต่ยังทำหน้าที่การจัดการด้านแสงที่สำคัญอีกด้วย การเลือกใช้วัสดุได้รับการปรับแต่งให้เหมาะกับการออกแบบผลิตภัณฑ์ที่แตกต่างกันโดยตรง:

URZ2501 วัสดุ:นำเสนอคุณสมบัติการสะท้อนแสงและการปิดกั้นแสงที่ดีเยี่ยม ซึ่งมักใช้ในโมดูลการแสดงผลสีระดับกลางถึงระดับสูง (โมดูลการแสดงผล TFT) เพื่อเพิ่มคอนทราสต์และความบริสุทธิ์ของสี

พีซีสีขาววัสดุ:มักใช้ในการออกแบบแบ็คไลท์ที่มีแสงด้านข้าง ช่วยให้หน้าจอ LCD มีรูปทรงเพรียวบาง

PC สีขาว + วัสดุไฟเบอร์กลาส:ช่วยเพิ่มความแข็งแกร่งทางโครงสร้างของผลิตภัณฑ์แบ็คไลท์ที่มีแสงด้านล่าง เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีข้อกำหนดด้านความน่าเชื่อถือที่เข้มงวด

ในโครงการที่เกี่ยวข้องกับหน้าจอ LCD แบบปรับแต่งได้ การออกแบบและการเลือกใช้วัสดุของกรอบพลาสติกเป็นกุญแจสำคัญในการบรรลุเอฟเฟกต์แสงเฉพาะและข้อกำหนดทางกล

เทปกาวสองหน้า: ผู้เชี่ยวชาญด้านกาวปกปิดและกันแสง

เทปกาวสองหน้ามีบทบาทที่ขาดไม่ได้ในฐานะ "กาว" ในการประกอบ LCM มีหน้าที่รับผิดชอบในการยึดฟิล์มออพติคอลภายใน เช่น แผ่นนำแสง ฟิล์มกระจาย และฟิล์มเพิ่มความสว่าง และท้ายที่สุดจะยึดแสงแบ็คไลท์เข้ากับหน้าจอ LCD อย่างแน่นหนา

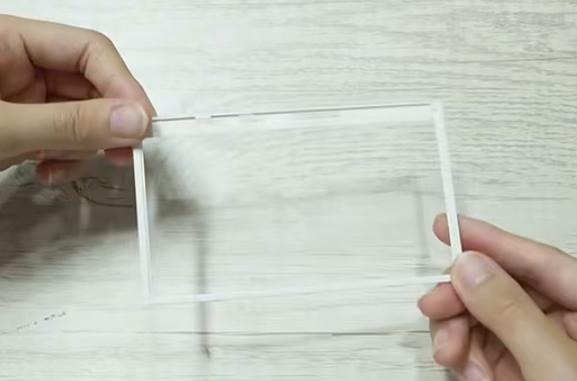

เทปสองหน้าแบบธรรมดา:มีจำหน่ายในพื้นผิวที่หลากหลาย (เช่น ไร้สารตั้งต้น, PET) และตัวเลือกความหนา (0.03–0.30 มม.) เมื่อเชื่อมต่อหน้าจอ LCD ที่มีโครงสร้าง COG การเลือกเทปสองหน้าที่มีความหนาเหมาะสมจะสามารถรองรับแรงกดได้อย่างมีประสิทธิภาพ และป้องกันการเกิดจุดสีขาวในจอแสดงผล

เทปสองหน้าขาวดำ:นี่คือวัสดุที่ใช้งานได้จริงโดยมีด้านสีดำสำหรับบังแสงและด้านสีขาวสำหรับการสะท้อนแสง โดยทำหน้าที่ 3 อย่างในการยึดเกาะ บังแสง และการสะท้อนแสงไปพร้อมๆ กัน มักใช้เพื่อกำหนดพื้นที่แสดงผลที่มีประสิทธิภาพของโมดูลแสดงผลสี (โมดูลแสดงผล TFT) และเพื่อรักษาความปลอดภัยของวงจรยืดหยุ่น (FPC) ทำให้เป็นองค์ประกอบสำคัญในการปรับปรุงความชัดเจนของขอบเขตการแสดงผลและความน่าเชื่อถือโดยรวม

บทสรุป

ภายในระบบที่แม่นยำของ LCM ตั้งแต่ไฟ LED เปล่งแสงและแผ่นนำแสงไปจนถึงกรอบพลาสติกยึดและเทปสองหน้า ส่วนประกอบแต่ละชิ้นมีฟังก์ชันที่เป็นเอกลักษณ์และไม่สามารถทดแทนได้ พวกเขาทำงานร่วมกันในการประสานงานที่แม่นยำ และการไม่มีหรือข้อบกพร่องของลิงก์ใดๆ จะส่งผลต่อประสิทธิภาพและความน่าเชื่อถือโดยรวม มูลค่าของกรอบพลาสติกและเทปสองหน้าอยู่ที่การทำงานร่วมกันที่ขาดไม่ได้กับส่วนประกอบหลักอื่นๆ เช่น ไฟแบ็คไลท์และหน้าจอ LCD ซึ่งรวมกันเป็นรากฐานของโมดูลการแสดงผลที่มีความเสถียร มีประสิทธิภาพ และมีคุณภาพสูง
